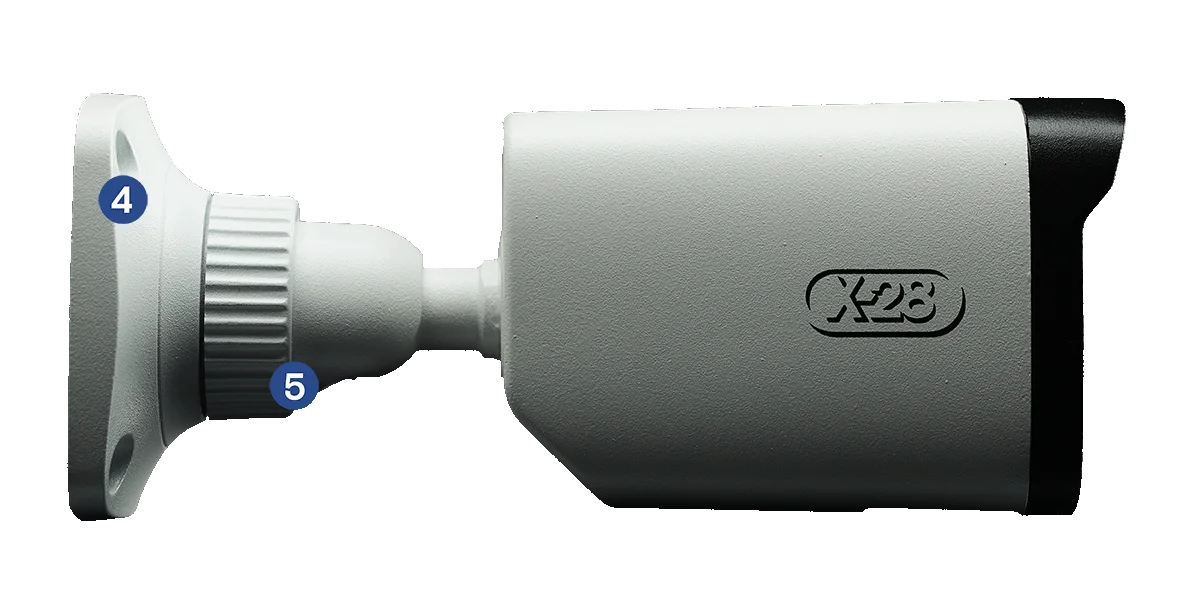

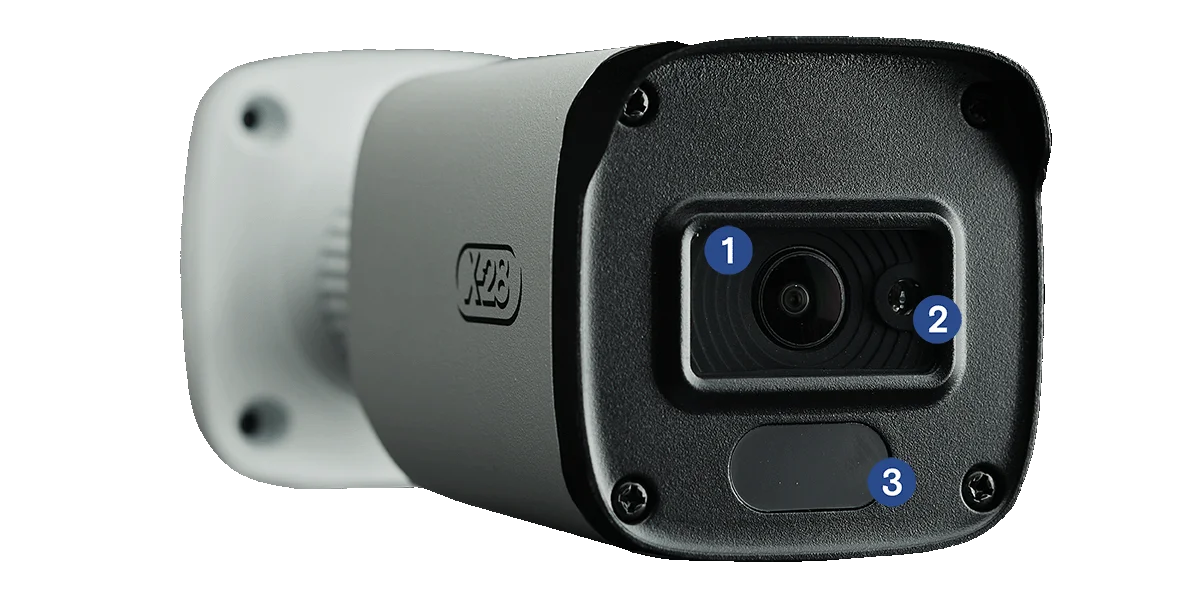

Identificación de las partes

• 1Lente
• 2Fotocélula
• 3Leds IR

• 4Base de montaje
• 5Rótula

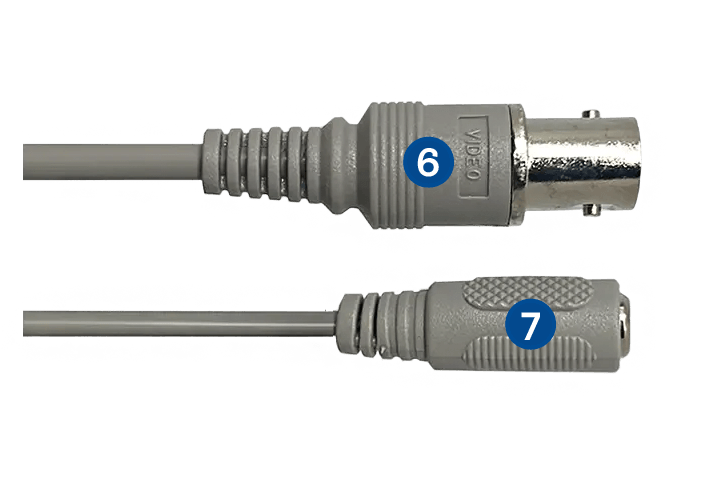

Cableado

• 6Conector de video
• 7Conector de alimentación

Accesorios

• Tornillo (x4)

• Tarugo (x4)

Precauciones

• •Antes de utilizar el producto, leé atentamente este manual para evitar daños en el mismo o cualquier otro riesgo.
• •Asegurate de utilizar el voltaje adecuado para alimentar la cámara.
• •Evitá golpear o dejar caer la cámara.
• •No instales la cámara en un lugar de temperaturas extremas, ni donde pueda estar expuesta a radiación electromagnética.
• •Para evitar que la cámara se recaliente, es necesario que se encuentre instalada en un lugar con ventilación.
• •En caso de que el producto no funcione correctamente, comunicate con X-28 Alarmas o con tu instalador de confianza. No intentes desarmar la cámara.

Montaje

La cámara puede ser montada directamente en la pared, o bien, sobre la caja de conexión CCTV. Para cualquiera de los dos casos, seguí las instrucciones a continuación para una correcta instalación:

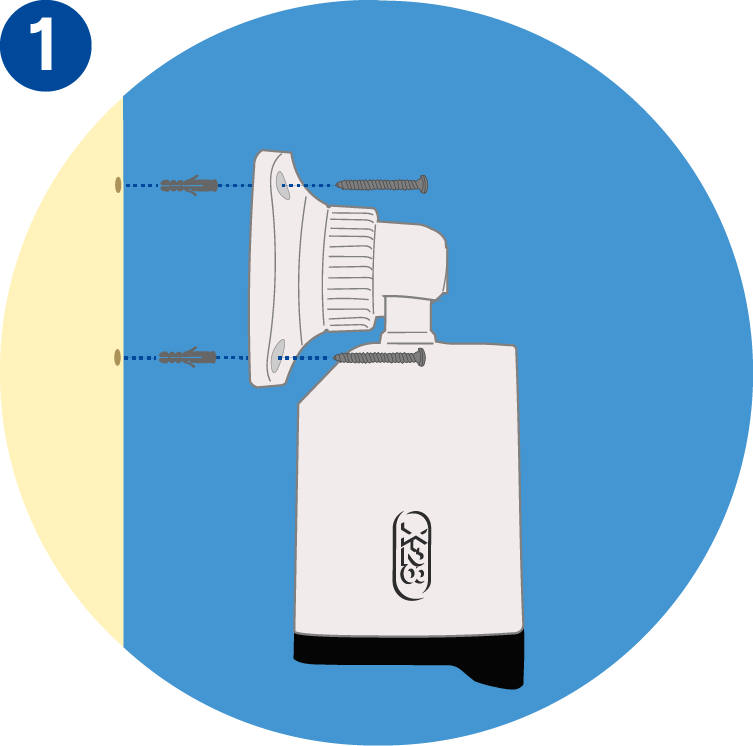

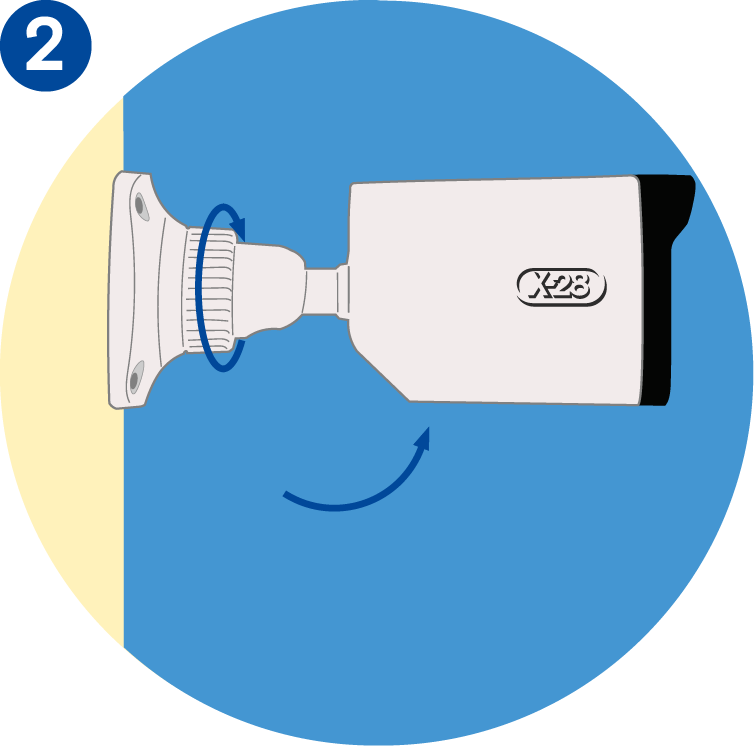

• 1Desajustá la rótula para realizar la instalación de manera cómoda.
• 2Realizá las perforaciones en la superficie elegida para el montaje y colocá los tarugos suministrados con el producto.
• 3Colocá la cámara, introducí los tornillos en los agujeros de la base, y ajustalos de forma firme.
• 4Direccioná la cámara en la posición deseada y ajustá nuevamente la rótula.

Conexión

La cámara cuenta con un conector de video tipo BNC y un conector plug para la alimentación.

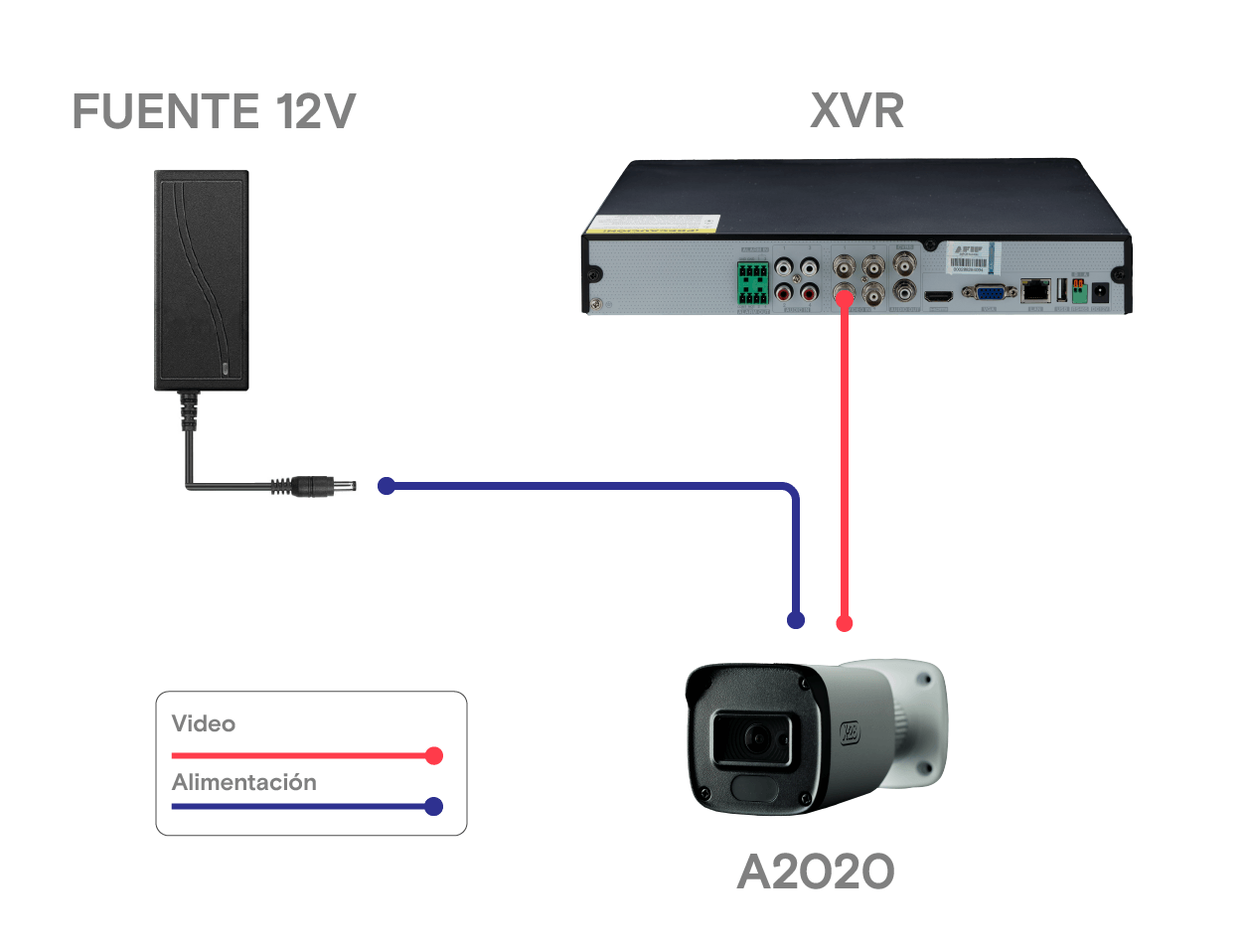

A continuación se detalla el diagrama de conexión general del equipo:

Para realizar el conexionado, existen 3 accesorios que se pueden adquirir de manera opcional.

• •Balún HD: El balún es un dispositivo que posee una entrada para cable de par trenzado y salida BNC, y permite transmitir la señal de video de las cámaras a través de un cable UTP.
• •DC Power Plug: Este accesorio posee una entrada de bornera doble con tornillos para cable de par trenzado (UTP) y una salida de alimentación macho. Permite llevar la alimentación hasta la cámara con un cable de par trenzado.
• •DC Power Socket: Este accesorio posee una entrada de bornera doble con tornillos para cable de par trenzado (UTP) y una salida de alimentación hembra. Permite adaptar la alimentación de una fuente a un cable de par trenzado.

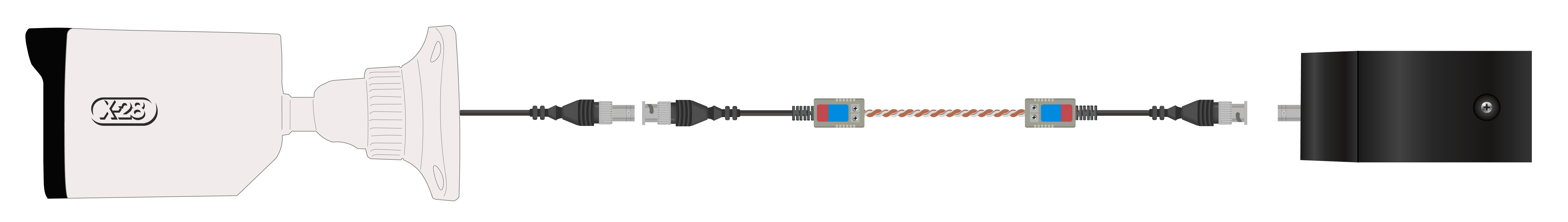

Conexión de video

• 1Conectá el cable de par trenzado (UTP) que vayas a utilizar para la transmisión de video a los balunes HD. Recordá colocar un balún en cada extremo del cable (dos balunes por cámara) y respetar siempre la polaridad de cada uno de los cables a cada extremo.
• 2Conectá la ficha BNC del balún a la salida de video de la cámara.
• 3Conectá la ficha BNC del otro extremo del cable a la entrada de video del XVR.

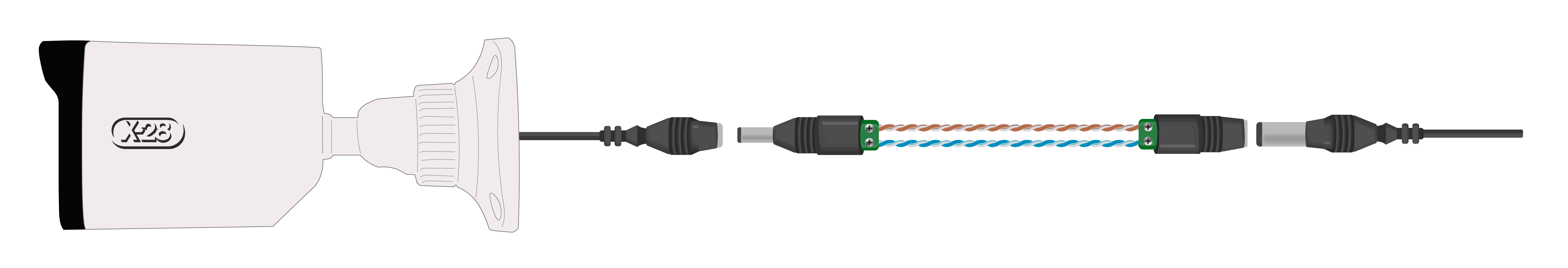

Conexión de alimentación

• 1Utilizando dos pares más del UTP, conectá la alimentación de la cámara mediante el Power Plug y el DC Power Socket. Recordá colocar uno en cada extremo, respetar siempre la polaridad de cada uno de los cables, y emplear un par de cables para cada polo (positivo y negativo).
• 2Conectá la entrada de alimentación de la cámara al DC Power Plug.
• 3Conectá la salida de la fuente de alimentación al DC Power Socket.
• 4Por último, conectá la fuente de alimentación a la red de alimentación de 220V.

Funciones

La cámara cuenta con una serie de funciones, accesibles desde el menú en pantalla OSD (on screen display), las cuales permiten ajustar diferentes parámetros visuales, con el fin de lograr la mejor calidad imagen posible.
A continuación encontrarás una breve descripción de cada una de las funciones de la cámara.

BLC • Backlight Compensation [Compensación de contraluz]

Se utiliza para compensar situaciones en las que las fuentes de luz se encuentra detrás del objeto/sujeto (frente a la cámara), oscureciendolo.

WDR • Wide Dynamic Range [Amplio Rango Dinámico]

Analiza la exposición de las diferentes áreas que componen la imagen, permitiendo así iluminar los sectores oscuros, y oscurecer al mismo tiempo aquellos que tienen demasiada luz.

FLC • Front Light Compensation [Compensación de luz de frente]

Se utiliza para mejorar la exposición en situaciones en las que la fuente de luz se encuentra detrás de la cámara (de frente al objeto capturado).

WB • White Balance [Balance de blancos]

Equilibra los niveles de los colores básicos (rojo, verde y azul) tomando como referencia el blanco; esto permite que la imagen se vea más natural incluso con luz artificial.

CONTRAST [Contraste]

Incide en la diferencia de color de la cámara. Las configuraciones más bajas harán que la imagen se vea más gris y mezclada, mientras que las configuraciones más altas resaltarán las áreas claras y oscuras de la imagen.

SHARPNESS [Definición/Nitidez]

Se refiere a la claridad en los detalles y bordes de la imagen. Configurando un nivel de nitidez (sharpness) demasiado alto, la imagen y especialmente los bordes se verán pixelados. Si, por el contrario, se configura este parámetro demasiado bajo, se suavizan los bordes y la imagen se verá ligeramente borrosa.

COLOR GAIN • Saturation [Saturación]

Está relacionado con la pureza de los colores. Dicho de otro modo, un cambio de saturación es un cambio en la intensidad del color.

DAY/NIGHT [Modo Día/Noche]

Permite controlar el cambio de modo diurno a nocturno. En el modo noche encenderá los leds infrarrojos para una mejor visualización.

Menú OSD

El OSD (Menú en Pantalla) es la interfaz de configuración de las cámaras, que te permitirá controlar la apariencia y características de la imagen.

ACCESO Y NAVEGACIÓN

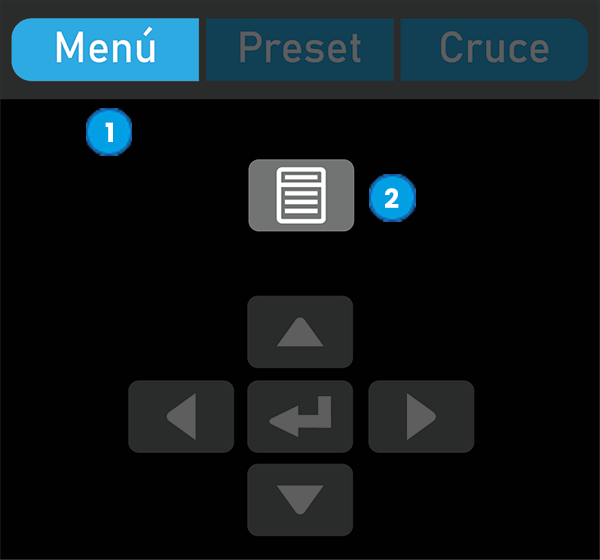

	Para acceder al OSD de la cámara que estás visualizando, hacé clic (con el botón izquierdo del mouse) sobre la imagen y aparecerá en pantalla la barra de tareas, luego cliqueá el ícono de cámara PTZ.
	Luego ingresá en el tab Menú y hace click sobre la opción del menú OSD.

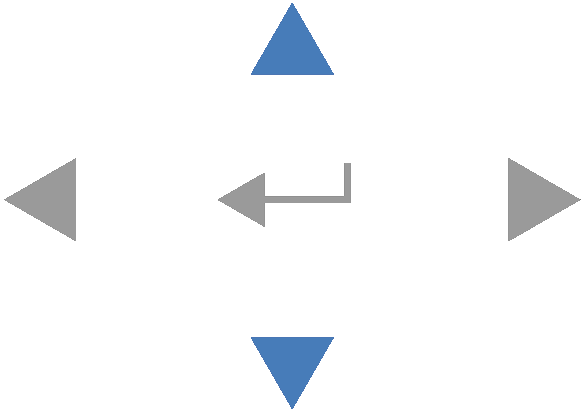

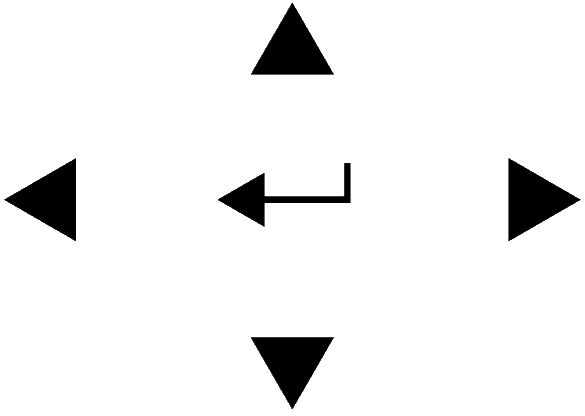

	Utilizá las flechas arriba y abajo para desplazarte por la lista de opciones

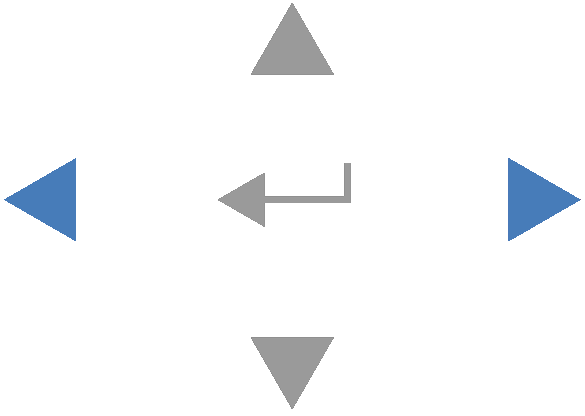

	Con las flechas izquierda y derecha podés recorrer los parámetros posibles de algunas opciones, como por ejemplo lenguaje (Language)

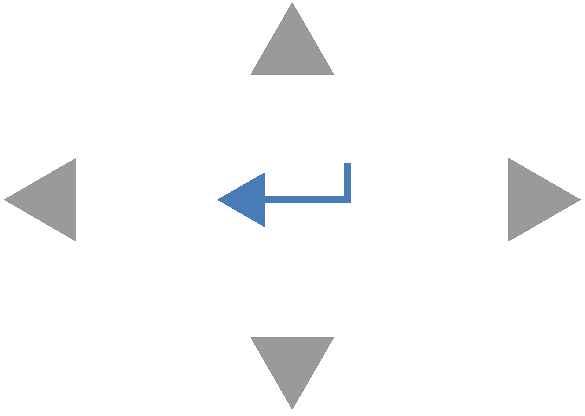

	La tecla central cumple la función de “Aceptar” o “Enter”. Al navegar la lista, al seleccionar la opción deseada, ingresá al submenú de la misma mediante esta tecla.

NOTA
Utilizá siempre los comandos mencionados para navegar el menú. En el listado principal podrás visualizar las opciones, pero no es posible ingresar haciendo clic sobre las mismas.

RECORRIDO DEL MENÚ OSD

Para conocer más detalles acerca del menú OSD, pulsá sobre las distintas funciones de la imagen a continuación.

MAIN
AE
AWB
DAY / NIGHT
IMAGE ENHANCE
VIDEO SETTING
LANGUAGE	ENGLISH
RESET
SAVE & EXIT
EXIT
