Descripción general
Cámara IP tipo PTZ de 2 megapixeles con conexión P2P. Posee zoom de 18X y alcance infrarrojo máximo de 100 metros. Contiene sensor Sony Starlight que garantiza imágenes a color incluso en lugares con poca luz.
- •Gabinete metálico antivandálico y grado de protección IP66
- •Sensor de imagen Sony Starlight (mejor visión nocturna)
- •Escaneo progresivo (CMOS) para una perfecta captura de imágenes en movimiento
- •Alimentación mediante el cable de RED (PoE) o conector 12V
- •Lente varifocal motorizado
- •Soporta monitoreo remoto P2P y visualización desde app para teléfonos inteligentes y tablets con sistemas operativos iOS y Android

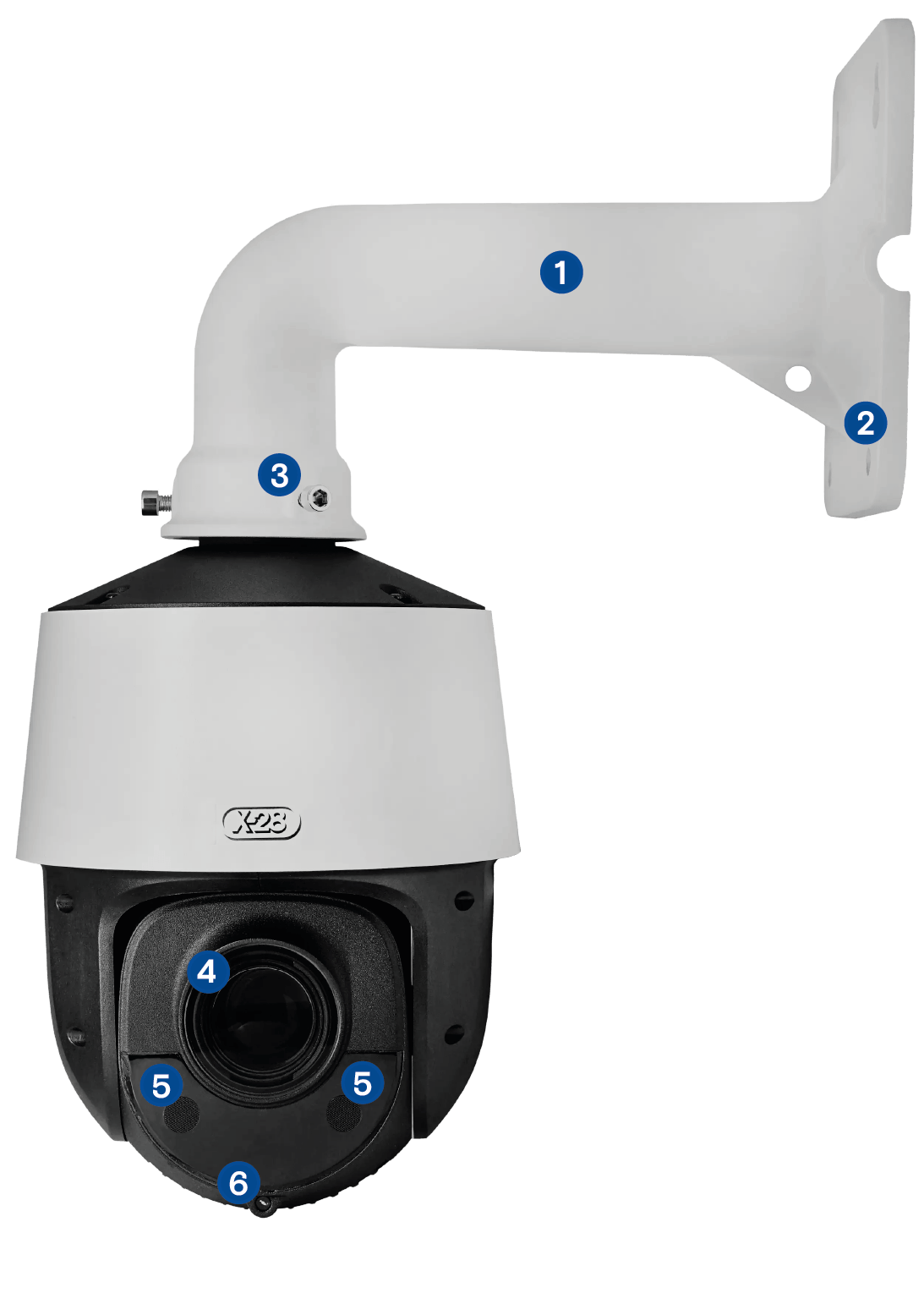

Identificación de las partes
Identificación de las partes
- 1Soporte
- 2Orificios para tornillos
- 3Cabezal
- 4Lente
- 5Leds IR
- 6Fotocélula

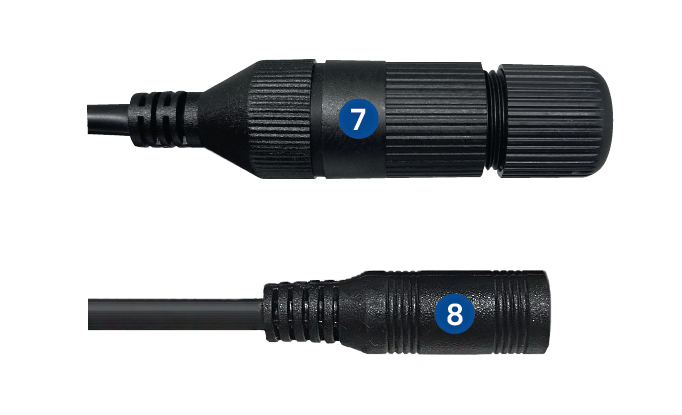

- 7Conector de red
- 8Conector de alimentación
• Tornillo para montaje (x4)
• Tornillo para cabezal (x3)
• Tarugo (x4)
¿Qué es una cámara IP?
¿Qué es una cámara IP?
Una cámara de protocolo de Internet, comúnmente conocida como cámara IP, es una cámara de video que transmite y recibe datos a través de una red o Internet. A diferencia de otras cámaras de CCTV, la cámara IP es una unidad independiente que posee una dirección IP propia y no requiere más que una conexión de red para transferir imágenes.
Su conexión es muy sencilla y se conecta al NVR (grabador) a través de un cable Ethernet. Existen también modelos de cámaras IP que no requieren de un grabador y son totalmente autónomas (modelos P2P), lo que permite acceder a ellas de forma remota, desde una app o una PC, desde cualquier lugar.
Mayor calidad de imagen
Las cámaras IP ofrecen una calidad de imagen muy superior a la que ofrecen las cámaras analógicas.
Sus funcionalidades permiten visualizar la escena con mayor nivel de detalle, lo que posibilita el reconocimiento facial o la lectura de matrículas, ofreciendo más posibilidades de visualización y una mejor capacidad de zoom para cubrir grandes áreas de seguridad.
La calidad de la imagen de una cámara IP no se degrada ni con la transmisión a larga distancia, ni con su conversión a diferentes formatos.
Fácil instalación y accesibilidad
Las cámaras IP se conectan a la red de datos existente sin necesidad de invertir en una infraestructura de cableado nueva.
Su conexión a Internet facilita la instalación y la comunicación bidireccional. Su configuración remota es posible incluso en áreas de difícil acceso o donde es complicado instalar cableado.
Escalabilidad de la solución
Un sistema de video basado en IP permite un crecimiento progresivo de la instalación al que se puede añadir tantas cámaras o dispositivos como se desee sin necesidad de invertir en costes de infraestructura adicionales.
La migración a tecnología IP resulta sencilla, ya que permite utilizar la infraestructura de cableado existente y favorece la convivencia de ambas tecnologías gracias al uso de videograbadores híbridos.
Fácil integración con otros sistemas
El video IP permite la integración con otros sistemas inteligentes, como por ejemplo el control de accesos.
Mayor seguridad
Las cámaras IP incorporan cifrado de la señal del video y permiten establecer medidas de autentificación a través de contraseñas seguras y de la gestión de permisos con diferentes niveles de acceso.
Análisis inteligente de video
La integración con análisis inteligente de video permite añadir una capa extra de inteligencia a las imágenes y grabaciones, al permitir identificar eventos: detección de movimiento, reconocimiento facial, conteo de personas, etc.
Al visualizar, grabar y enviar el video automáticamente, solo cuando ocurre algo de interés, disminuye la cantidad de almacenamiento y ancho de banda necesarios.
Introducción a una cámara PTZ
Introducción a una cámara PTZ
La cámara PTZ (acrónimo en inglés de Pan Tilt Zoom) tiene una cualidad que la diferencia del resto de las cámaras convencionales. Al ser motorizada, tiene movimiento y puede rotar alrededor de dos ejes, uno horizontal y otro vertical. Esto hace que su visión sea totalmente panorámica.
Además, el usuario puede operar a distancia y controlarla de manera remota, ya que la transmisión de datos se hace a través de la conexión de cables, que pueden ser distintos tipos (Coaxial, RS485 y UTP) dependiendo del tipo de conectores que se tengan disponibles y el tipo de grabador al que se haya conectado la cámara.
Dentro de las configuraciones avanzadas que presta una cámara PTZ, existen dos tipos de seteos que ayudan a que se puedan aprovechar al máximo sus capacidades:

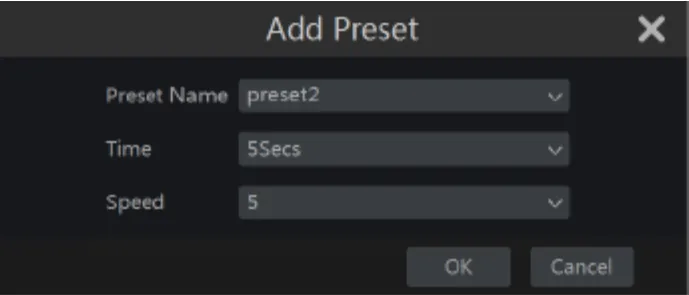

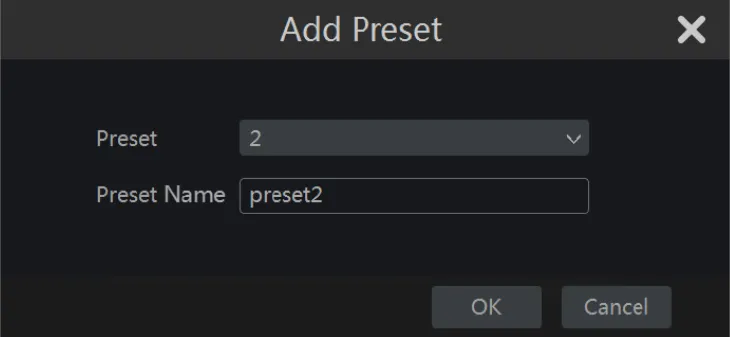

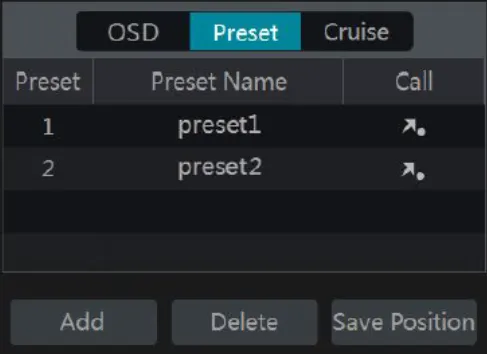

- •Los presets son un punto de ubicación o coordenadas que se utilizan para guiar rápidamente la cámara a una orientación determinada. Existen presets reservados para funciones especiales, facilitando aún más su uso.

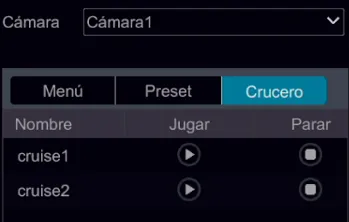

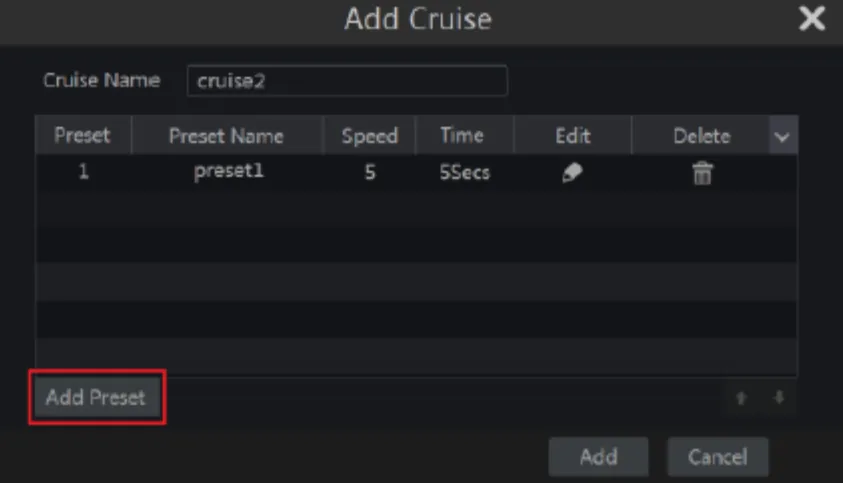

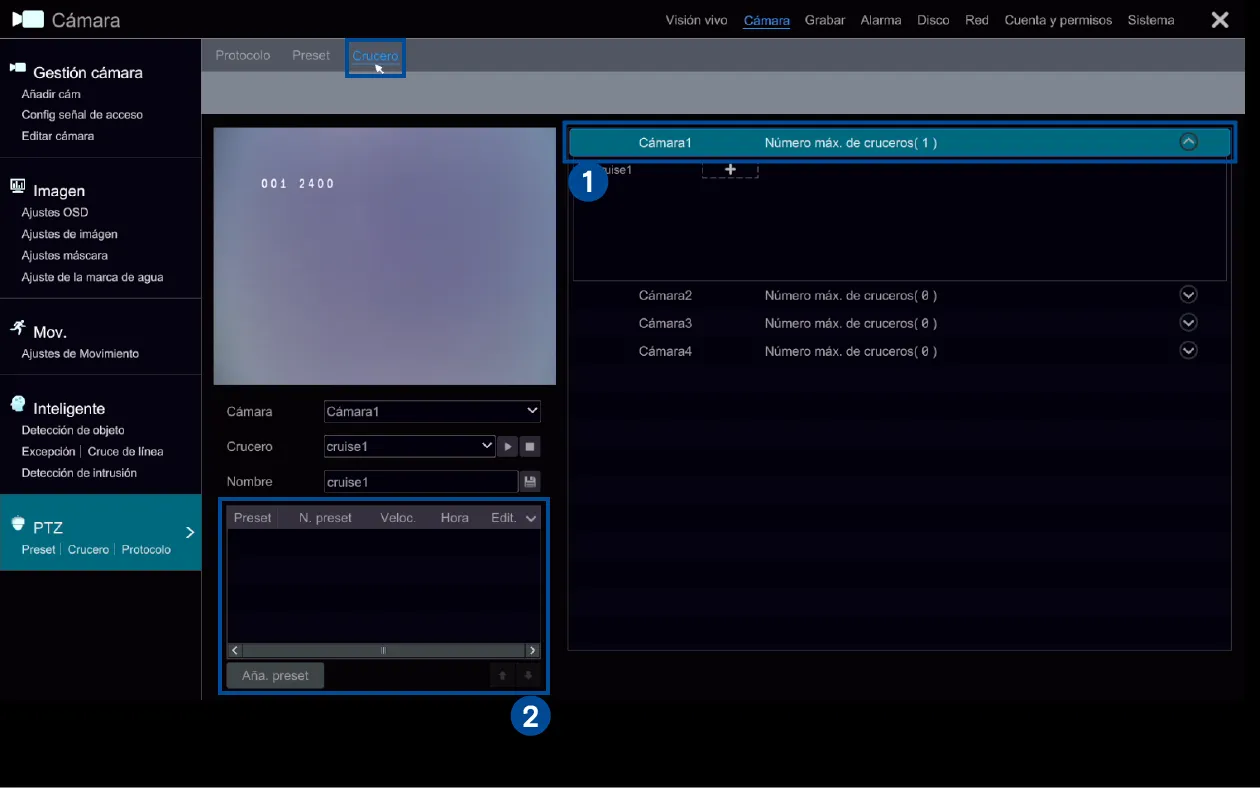

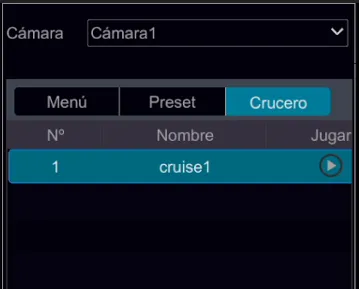

- •Los cruceros son recorridos que puede hacer la cámara PTZ entre diferentes presets ya grabados, haciendo más personalizada la videovigilancia que el usuario quiera aplicar en determinado lugar.
Precauciones
Precauciones
- •Antes de utilizar el producto, leé atentamente este manual para evitar daños en el mismo o cualquier otro riesgo.
- •Asegurate de utilizar el voltaje adecuado para alimentar la cámara.
- •Evitá golpear o dejar caer la cámara.
- •No instales la cámara en un lugar de temperaturas extremas, ni donde pueda estar expuesta a radiación electromagnética.
- •Para evitar que la cámara se recaliente, es necesario que se encuentre instalada en un lugar con ventilación.
- •En caso de que el producto no funcione correctamente, comunicate con X-28 Alarmas o con tu instalador de confianza. No intentes desarmar la cámara.
- •No encierres la cámara en jaulas o gabinetes metálicos, de lo contrario la comunicación inalámbrica podría verse afectada.
Montaje
Montaje
Seguí las instrucciones a continuación para una correcta instalación:

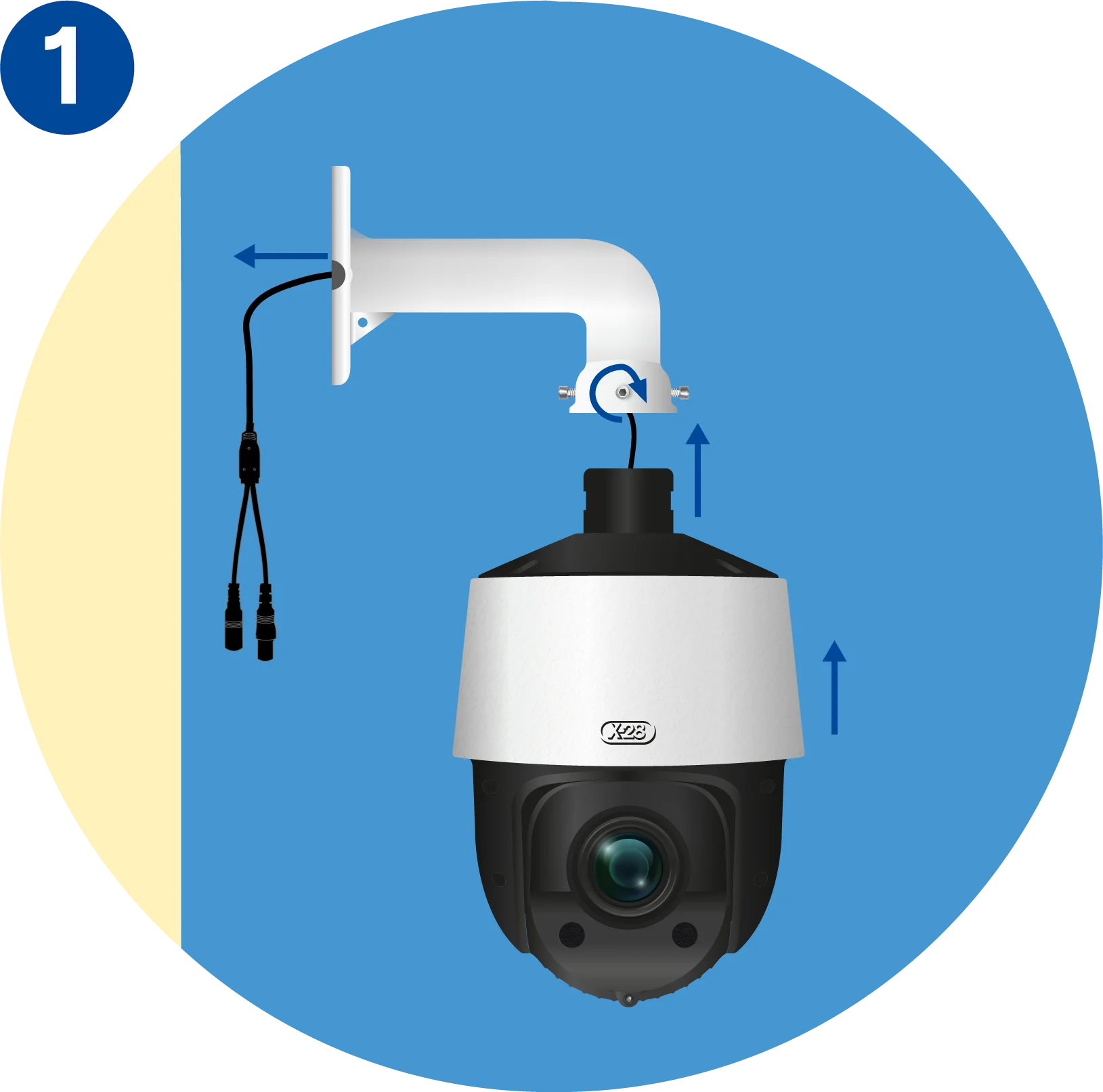

- 1Pasá los cables a través del soporte de la cámara, y ajusta el cabezal, utilizando los tres tornillos suministrados con el producto.

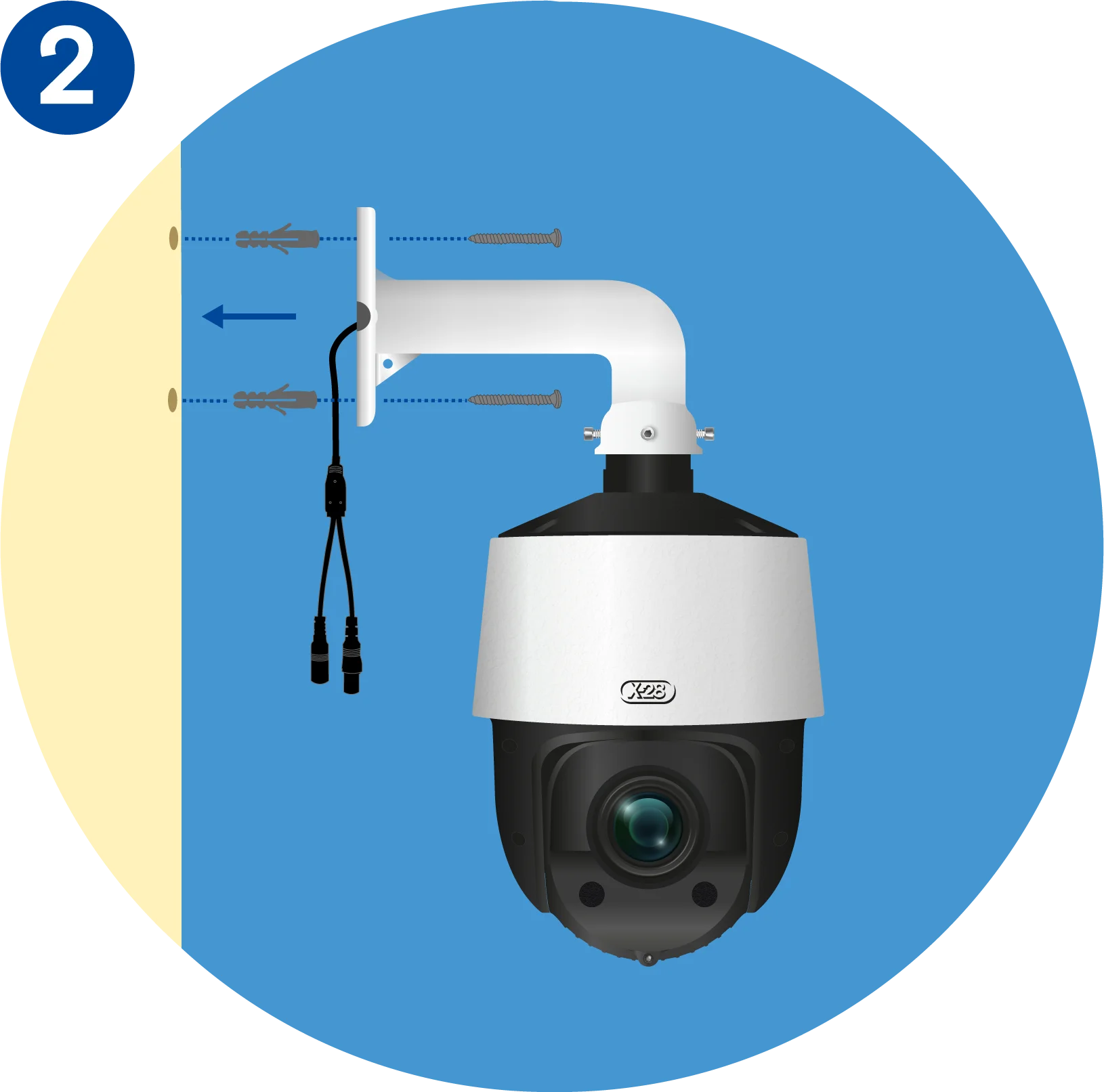

- 2Presentá el soporte sobre la pared y marcá los agujeros a efectuar.
- 3Realizá las perforaciones en la superficie elegida para el montaje y colocá los tarugos.
- 4Colocá el soporte, introducí los tornillos en los agujeros y ajustalos de manera firme.
Instalación de la cámara conectada a un grabador NVR/XVR
Instalación de la cámara conectada a un grabador NVR/XVR
Existen dos posibilidades al momento de conectar la cámara a un NVR o XVR:
- •Utilizar una fuente de 12V para la alimentación y cable UTP para transferencia de datos entre la cámara y el grabador
- •Conectar todo mediante el mismo cable UTP, utilizando la conexión PoE
¿Qué es PoE?
PoE (power over ethernet) es una tecnología que incorpora alimentación eléctrica a una infraestructura LAN estándar.
Permite que la alimentación eléctrica se suministre a un dispositivo de red (en este caso, una cámara IP) usando el mismo cable que se utiliza para la conexión de red.
Pinout de un cable PoE
Para normalizar la disposición de cables, se utiliza el estandar T568B, el cual proporciona un esquema de cableado para la terminación de los cables de red en enchufes, así como enchufes RJ45 de ocho posiciones.
A continuación se detalla la asignación de pines, para el correcto armado de los cables:
- 1Naranja - blanco: Rx +
- 2Naranja: Rx -
- 3Verde - blanco: Tx +
- 4Azul: DC +
- 5Azul - blanco: DC +
- 6Verde: Tx-
- 7Marrón - blanco: DC -
- 8Marrón: DC -

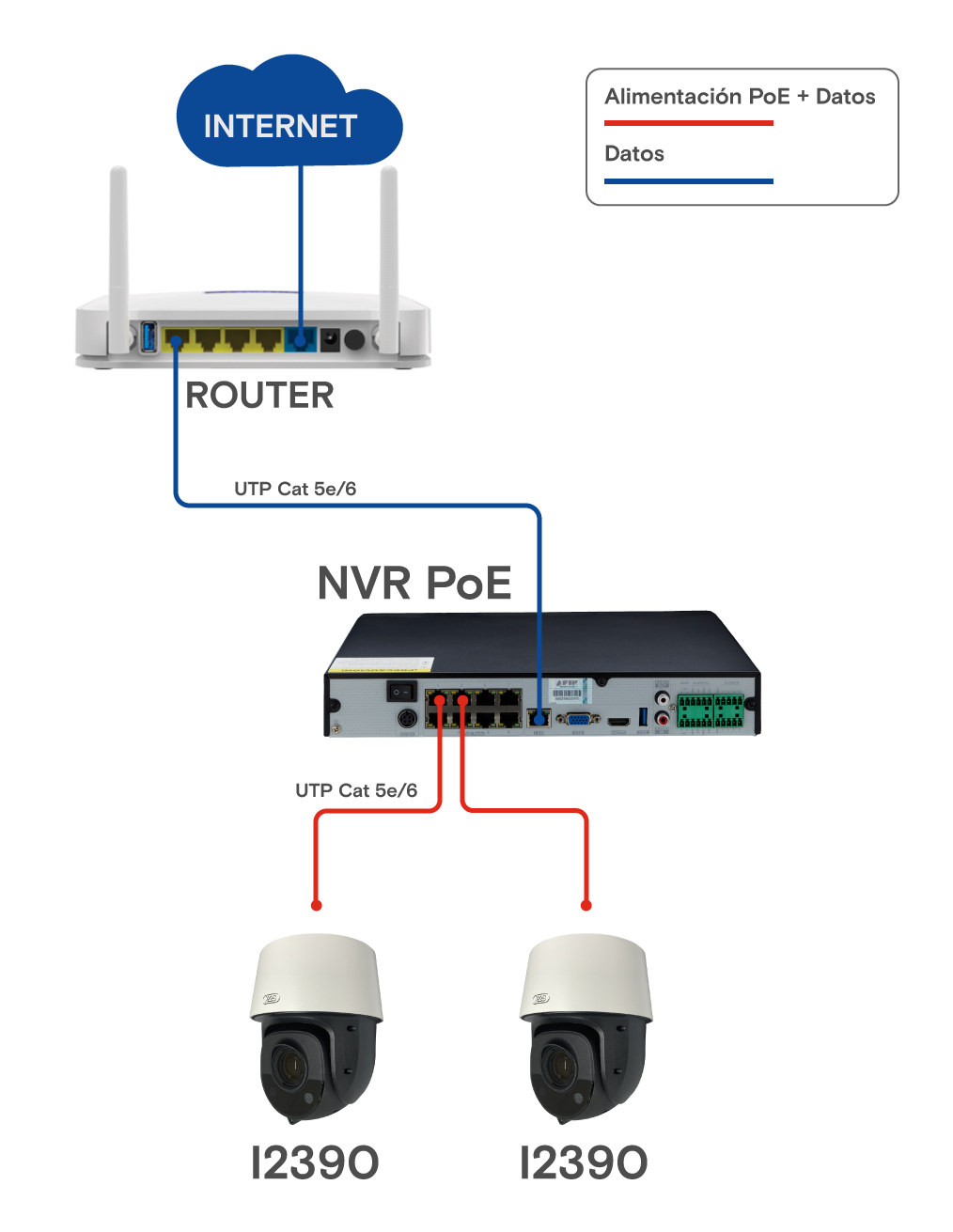

Diagrama de conexión para un NVR PoE
A continuación se detalla el diagrama de conexión para un NVR PoE.
En este caso, las cámaras se conectan directamente al NVR, y este a su vez, se debe conectar al router.

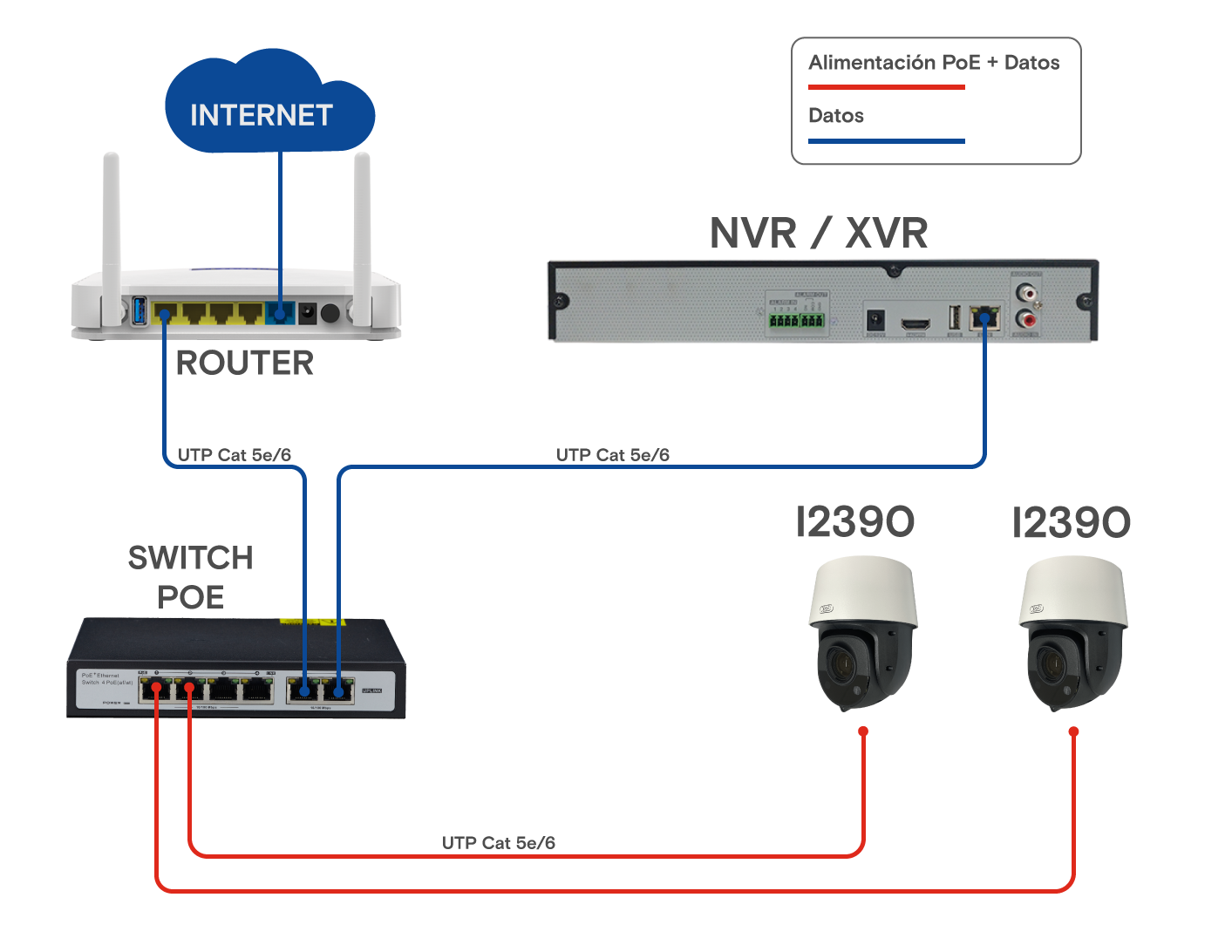

Diagrama de conexión para un NVR con un SWITCH PoE
A continuación se detalla el diagrama de conexión para un NVR con Switch PoE.
Si poseés un NVR convencional, las cámaras se deben conectar a un Switch PoE y este al NVR y al router.
La cámara IP se puede añadir al grabador de dos modos:
- 1Al iniciar el equipo grabador, mediante el Asistente de Configuration Wizard.
- 2Una vez iniciado y configurado el equipo, mediante el Menú de Ajustes.
Añadir cámaras utilizando el Asistente de Configuration Wizard
A • Configurar red
- 1Asegurate que estén tildados los casilleros Obtener una dirección IP automáticamente y Obtener DNS automáticamente, tal como se muestra en la imagen.
- 2Esto permitirá que el Modem/Router administre correctamente las conexiones del XVR/NVR y de las cámaras sin generar conflictos con otros dispositivos, tales como computadoras, impresoras, etc.
B • Añadir y editar cámaras
- 1Dentro de la sección Añadir Cámara se mostrarán las cámaras IP encontradas automáticamente en la RED local.
- 2Desde la opción Editar podés editar la IP. Máscara, Gateway y Contraseña, como se ve en la foto siguiente. Por defecto se utilizará la contraseña 123456, que es la programada de fábrica.
- 3Para añadir la cámara seleccionada se debe hacer clic en el ícono Añadir. En caso de querer agregar todas las encontradas, hacé clic en el botón Añadir todo.
- 4Al agregarlas, pasarán a la parte inferior donde podés ver el estado (si todo está correcto debería indicar Online) y editar el nombre desde la opción Editar.
- 5El nombre ingresado es el que identificará el canal.
- 6Se recomienda anotar la dirección IP para poder ingresar directamente a la cámara a través del IE Browser u otro programa de PC o Mac, en caso de que sea necesario.
Añadir cámaras desde ajustes del sistema
Una vez iniciado el sistema podés agregar cámaras IP accediendo a INICIO > AJUSTES > CÁMARA > AÑADIR CÁMARA.
Luego se debe proceder de acuerdo a lo explicado en el punto B de la configuración anterior.
En el caso de que tu NVR sea PoE, la cámara se configura de modo automático al conectarla.
Información de la cámara
Haciendo clic con el botón derecho del mouse y luego seleccionando la opción Info Cámara, se obtiene información del estado de la cámara (Dirección IP, Resolución, modelo, etc.).
Configurar los parámetros de la cámara
Haciendo clic con el botón izquierdo del mouse y luego seleccionando la opción Ajuste de la imagen, aparecerá una ventana en el lado derecho de la pantalla donde se pueden ajustar distintos parámetros para mejorar la imagen.
Haciendo clic en INFO > AJUSTES > CÁMARA tendrás acceso a un menú con diferentes opciones de configuración.
Podrás seleccionar:
- 1EDITAR CÁMARA y luego clic en el botón
para cambiar el nombre. - 2AJUSTES DE IMAGEN para modificar diferentes parámetros y funciones de la cámara.
- 3AJUSTES DE MOVIMIENTO para configurar el área de análisis, sensibilidad y duración (del movimiento). Estos ajustes serán utilizados por el XVR / NVR en la ejecución de acciones relacionadas con el movimiento detectado por la cámara.
Restaurar la cámara a los valores de fábrica
Para reiniciar la cámara a la configuración predeterminada de fábrica, mantené el botón de reset presionando durante 10 segundos.
Para más información sobre la configuración del equipo, dirigite al manual de tu NVR/XVR.
Acceso a la cámara y cambio de clave
Es posible acceder a la cámara mediante un navegador web, desde una PC que se encuentre en la misma red local que la cámara IP, para cambiar la clave de seguridad de la misma y realizar ajustes especiales.
Para ello, si utilizás el navegador Google Chrome, necesitarás instalar el complemento IE Tab.
En caso de utilizar el navegador Microsoft Edge, deberás habilitar manualmente el modo de compatibilidad con Internet Explorer (IE) en el navegador. En esta guía encontrarás el paso a paso para configurarlo.
Una vez realizada cualquiera de las dos configuraciones anteriores:
- 1Viendo las cámaras listadas en el XVR/NVR, tomá nota de la dirección IP de la cámara a la cual querés acceder
- 2Ingresá esta dirección en la barra del navegador
- 3De esta forma accederás a la plataforma web que se muestra a continuación
- 4Ingresá el usuario y contraseña predeterminados, admin y 123456, respectivamente.
- 5Aparecerá un cartel solicitando cambiar la contraseña predeterminada. Para realizar el cambio, tildá la opción Modificar contraseña e ingresá la clave deseada.
Configuraciones especiales de la cámara
Una vez que te hayas logueado en la plataforma, podés ingresar a la pestaña de configuración para realizar los ajustes especiales.
En los iconos principales, se muestran accesos a las funciones más utilizadas. Al seleccionar cualquiera de ellos, se desplegará una lista más completa en el panel lateral izquierdo.
Instalación de la cámara de forma autónoma (sin NVR/XVR)
Instalación de la cámara de forma autónoma (sin NVR/XVR)
La cámara fue principalmente diseñada para ser utilizada en forma autónoma, es decir, grabar el video internamente en una memoria micro SD y visualizar las imágenes mediante la app móvil o desde un navegador web a través del protocolo P2P.
Para esto, debés realizar una serie de configuraciones previas, comenzando por conectar la cámara a la red local para que el router le asigne una dirección IP:

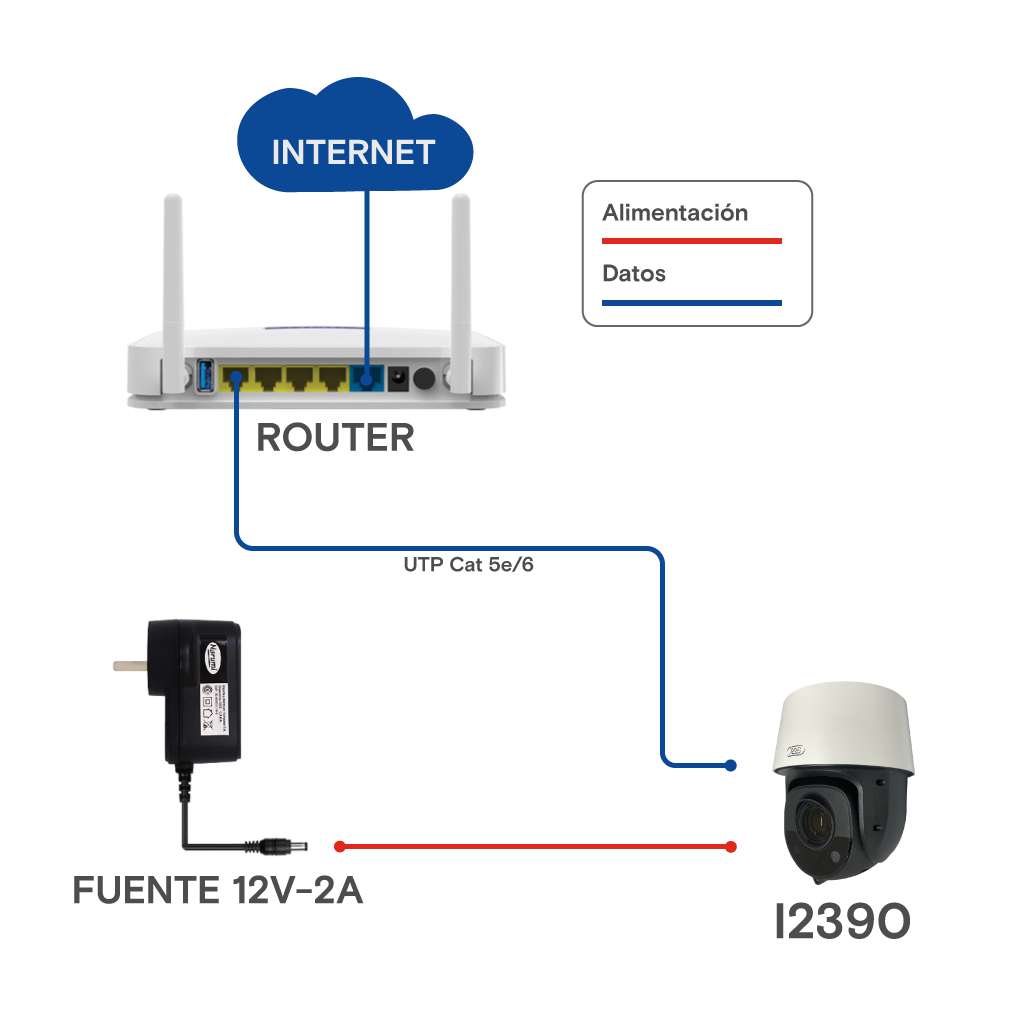

- 1Alimentá la cámara con la fuente suministrada con el producto
- 2Conectala a una salida de tu módem o router, mediante un cable de red UTP
- 3La cámara ya cuenta con una dirección IP asignada
Una vez que la cámara posee una IP asignada, es necesario conocer esa dirección para luego utilizarla en los pasos siguientes.
Para esto, existen dos herramientas que permiten obtener fácilmente la dirección IP que el router asignó a la cámara: la aplicación móvil Superlive Plus y el software IP Tool.
Obtener la IP mediante la app Superlive Plus
- 1Descargá la aplicación, ingresando al QR correspondiente, según el sistema operativo de tu móvil.
- 2Con el móvil conectado al Wi-Fi de la misma red que la cámara, ingresá a la aplicación y buscá la cámara que se encuentra en la red local.
- 3Tomá nota de la dirección IP que muestra la app. La misma debe tener un formato similar a 192.168.0.160 y no se deben tener en cuenta los dos puntos ni los numeros posteriores.
- 4Salí de la app sin guardar los cambios.
Obtener la IP mediante el software IP Tool
- 1Descargá el software desde la pestaña de Material adicional de este mismo manual.
- 2Al ejecutar el programa, visualizarás una pantalla como la que se muestra a continuación. En esta podrás ver la cámara y la IP correspondiente.
Acceso a la cámara y cambio de clave
Es posible acceder a la cámara mediante un navegador web, desde una PC que se encuentre en la misma red local que la cámara IP, para cambiar la clave de seguridad de la misma y realizar ajustes especiales.
Para ello, si utilizás el navegador Google Chrome, necesitarás instalar el complemento IE Tab.
En caso de utilizar el navegador Microsoft Edge, deberás habilitar manualmente el modo de compatibilidad con Internet Explorer (IE) en el navegador. En esta guía encontrarás el paso a paso para configurarlo.
Una vez realizada cualquiera de las dos configuraciones anteriores:
- 1Viendo las cámaras listadas en el XVR/NVR, tomá nota de la dirección IP de la cámara a la cual querés acceder
- 2Ingresá esta dirección en la barra del navegador
- 3De esta forma accederás a la plataforma web que se muestra a continuación
- 4Ingresá el usuario y contraseña predeterminados, admin y 123456, respectivamente.
- 5Aparecerá un cartel solicitando cambiar la contraseña predeterminada. Para realizar el cambio, tildá la opción Modificar contraseña e ingresá la clave deseada.
Configuraciones especiales de la cámara
Una vez que te hayas logueado en la plataforma, podés ingresar a la pestaña de configuración para realizar los ajustes especiales.
En los iconos principales, se muestran accesos a las funciones más utilizadas. Al seleccionar cualquiera de ellos, se desplegará una lista más completa en el panel lateral izquierdo.
Una vez que hayas asignado una dirección IP a la cámara y tomado nota de la misma, es momento de configurar la conexión P2P, que permite acceder a la cámara desde cualquier lugar, sin necesidad de estar conectado a la misma red.
Para ello:
- 1Ingresá la dirección IP de la cámara en la barra de direcciones del navegador.
- 2Se mostrará la pantalla de login a la plataforma web de la cámara.
- 3Ingresá el usuario y contraseña predeterminados: admin y 123456, respectivamente. Cuando ingreses por primera vez, el sistema pedirá que cambies estas credenciales para un mayor grado de seguridad. Es altamente recomendable hacerlo en este paso.
- 4Accedé a la pestaña Configuración, ingresá a la sección Red y luego a la opción P2P.
- 5Tildá la opción Habilitar y luego guardá la configuración.

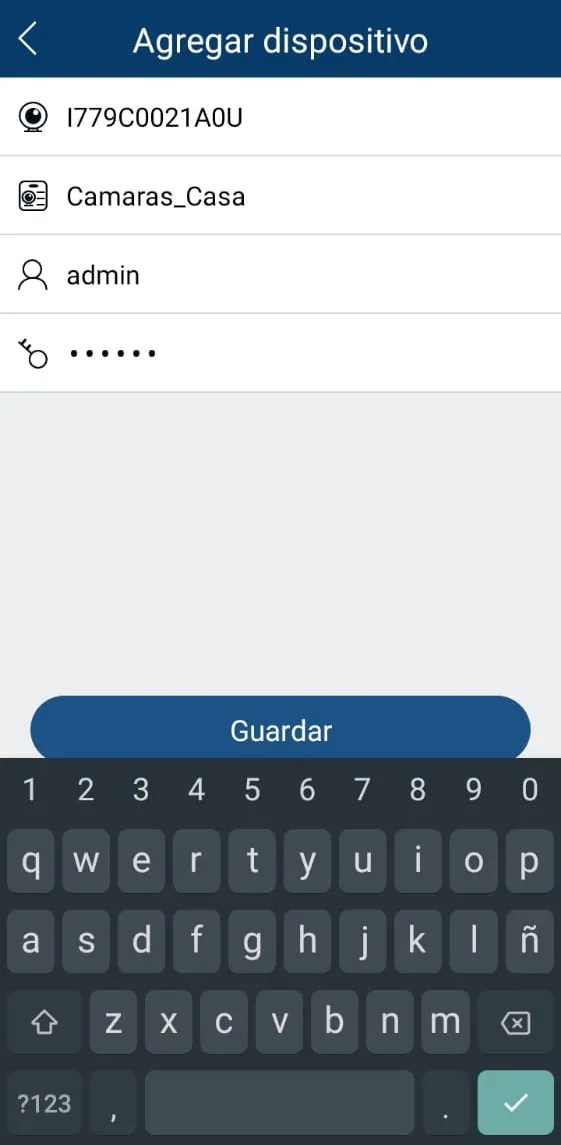

Para añadir la cámara a la app Superlive Plus, seguí los pasos detallados a continuación:
- 1Dentro de la plataforma web de la cámara, dirigite a la opción Información Básica en el panel izquierdo de la pantalla, para acceder al código QR.
- 2Desde la app Superlive Plus, ingresá a la Lista de servidores, Escanear código y apuntá el celular a la pantalla de la computadora, para leer el código QR de la cámara.
- 3Completá el nombre que quieras asignarle a la cámara, el usuario y contraseña que utilizaste para acceder desde el navegador web, y pulsá la opción Guardar.

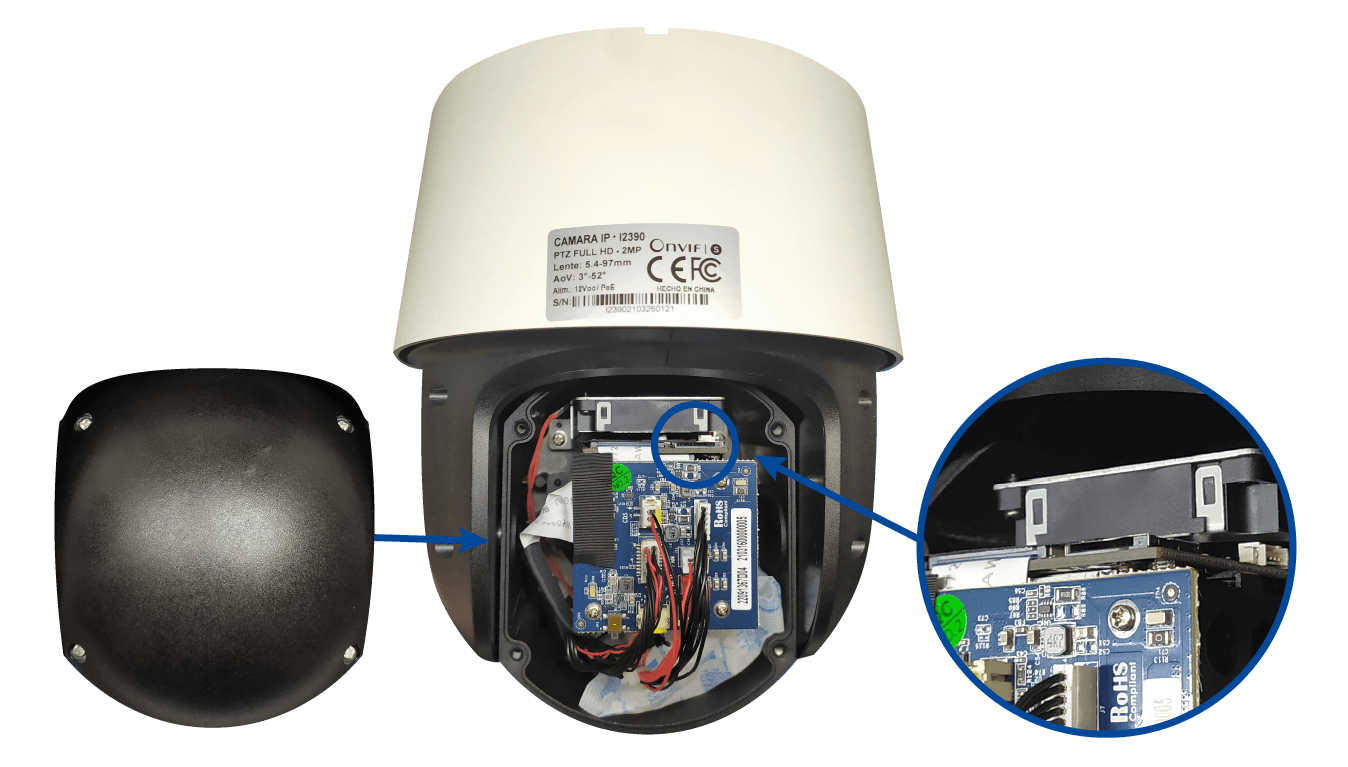

- 1Retirá la tapa magnética del frente de la cámara y quitá los tornillos de la tapa cobertora
- 2Quitá los tornillos de la tapa que cubre el slot micro SD
- 3Insertá la memoria micro SD
- 4Volvé a colocar la tapa con los tornillos
El equipo soporta memorias de hasta 128 GB de capacidad máxima.
Formateo de la memoria SD
Para que la cámara pueda grabar, es necesario formatear la memoria microSD.
- 1Desde el menú izquierdo de la plataforma web, seleccioná Almacenamiento y luego Formato.
- 2Hacé clic en OK y verificá que los valores de capacidad de la memoria sean los correctos.
Existen dos modos de grabación: el modo continuo y el modo que permite discriminar según los eventos que ocurran en la escena.
Para configurar el modo de grabación continua:
- 1Luego de formatear la memoria, dirigite a la sección Grabar.
- 2Tildá la opción Abrir la grabación programada, donde además es posible cambiar la configuración del horario de grabación por cada día de la semana. De forma predeterminada, está configurado en 24x7.
Si querés optimizar el uso de la memoria y solo grabar cuando sucede algo puntual, podés habilitar las opciones de Alarma o Evento en el menú de la izquierda.
A continuación se detalla, cómo configurar, por ejemplo, el modo de grabación por detección de movimiento en la escena.
- 1Elegí Detección de movimiento en el panel izquierdo.
- 2Tildá la opción Habilitado y también Activar SD REC.
- 3Es posible también guardar fotos estáticas de cuando se detecte un evento, tildando la opción Activar imagen.
- 4Por ultimo hacé clic en Guardar.
Acceso desde la aplicación móvil
Agregando la cámara a la aplicación Superlive Plus, podrás acceder a la visualización en vivo, reproducción remota, notificaciones, etc.
Acceso desde Autonat.com
- 1Dirigite a la sección de Información básica, ingresando al equipo desde el navegador web, para conocer el número de serie de tu cámara.
- 2Ingresá a la web www.autonat.com
- 3Ingresá el número de serie, usuario y contraseña de la cámara.
Hay que tener en cuenta que la cámara tiene una excelente calidad de video de 2 megapíxeles y 25FPS. Si la red está siendo utilizada para streaming de video o juegos en línea, puede ocurrir que la cámara pierda conexión y se reconecte automáticamente.
Una posible solución desde el lado de la cámara es modificar la configuración del streaming de video principal y secundario, cambiando el tipo de transmisión y la tasa de bits, cuadros por segundo o FPS, calidad de imagen y/o compresión.
Para ello, accediendo mediante el navegador web, dirigite a la opción Video/Audio, dentro de la sección Imagen, en el panel izquierdo de la configuración.
Menú OSD y Control PTZ
Menú OSD y Control PTZ

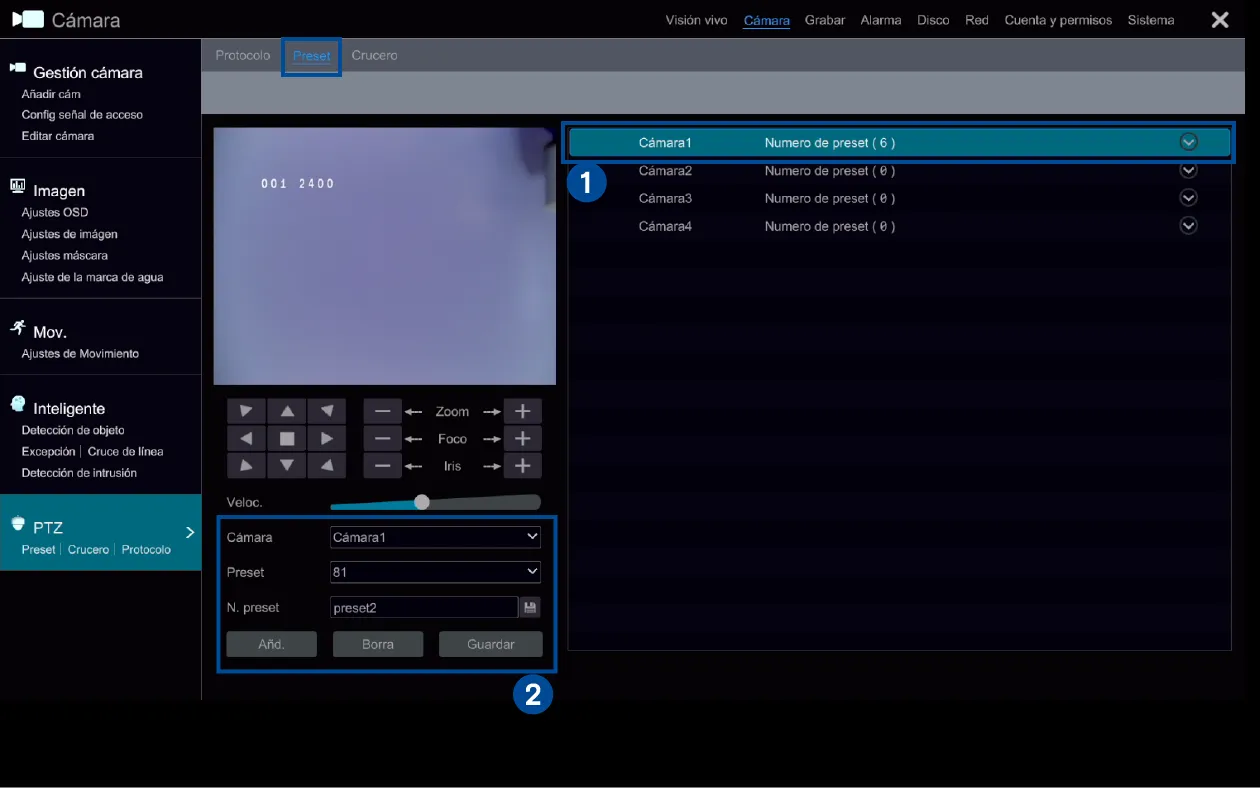

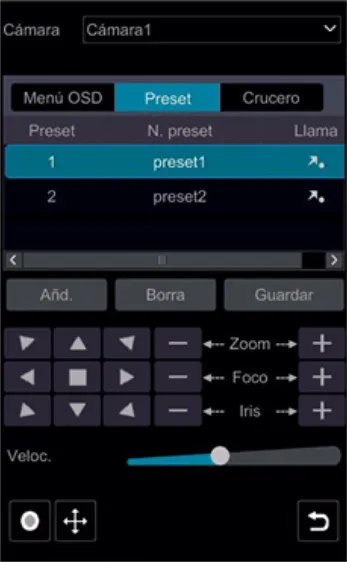

Para poder configurar y controlar el movimiento de cámaras PTZ, deberás acceder al panel de control de la siguiente manera:
|
Para acceder al menú de la cámara que estás visualizando, hacé clic (con el botón izquierdo del mouse) sobre la imagen y aparecerá en pantalla la barra de tareas, luego cliqueá el ícono de cámara PTZ. |
 |
En el lado derecho de la pantalla aparecerá una interfaz como la que se observa en la imagen.
La lista esta compuesta de 3 pestañas:
|
 |
Utilizá las flechas arriba y abajo para desplazarte por la lista de opciones |
 |
Con las flechas izquierda y derecha podés recorrer los parámetros posibles de algunas opciones, como por ejemplo lenguaje (Language) |
 |
La tecla central cumple la función de “Aceptar” o “Enter”. Al navegar la lista, al seleccionar la opción deseada, ingresá al submenú de la misma mediante esta tecla. |
 |
Hacé clic en las flechas para comandar el movimiento de la cámara y pulsá el botón central para detenerla. |
 |
Cliqueá en +/- para acercar o alejar el zoom. |
 |
Hacé clic en +/- si deseás enfocar la imagen. |
 |
Cliqueá en +/- para modificar la apertura del iris de la cámara. |
 |
Deslizá el cursor para ajustar la velocidad de movimiento de la cámara. |
 |
Cliqueá para comenzar la grabación manual. Hacé clic nuevamente para detenerla. |
 |
Cliqueá para habilitar el joystick analógico. Hacé clic nuevamente para deshabilitarlo. |
 |
Vuelve a la visualización en vivo. |
 |
Mantené presionado el botón izquierdo para alejar el zoom. |
 |
Mantené presionado el botón derecho para acercar el zoom. |
Utilizá siempre los comandos mencionados para navegar el menú. En el listado principal podrás visualizar las opciones, pero no es posible ingresar haciendo clic sobre las mismas.
Un preset es un punto de ubicación o coordenadas que se guardan en la memoria del XVR o la cámara, con un cierto nombre. Habitualmente, se utiliza para guiar rápidamente la cámara PTZ a una orientación determinada.
También existen presets reservados para funciones especiales, por ejemplo para ingresar al menú OSD, para encender la iluminación IR, etc.
Dentro del panel de control es posible crear presets o actualizar la posición de los mismos.
Añadir un preset
Para añadir un preset hacé clic en Añadir y verás la siguiente ventana:
Seleccioná el número con la pestaña desplegable y luego definí un nombre para el preset que vas a crear. Al hacer clic en confirmar, se agregará a la lista.
Se pueden programar hasta 255 presets como máximo.
Llamar a un preset
Para llamar a un preset, deberás hacer clic en
ubicado junto al nombre del mismo.
Funciones especiales
Como se mencionó anteriormente, existen presets reservados para que cámara realice funciones especiales. A continuación se muestra una lista de los mismos:
| N° Preset | Función |
|---|---|
| 81 | Día/Noche Automático |
| 82 | Forzar Modo Noche |
| 83 | Forzar Modo Día |
| 84 | Encender iluminación IR larga distancia |
| 85 | Encender iluminación IR corta distancia |
| 92 | A-B Scan |
| 94 | Apagar Menú OSD |
| 95 | Encender Menú OSD |
| 96 | Guard Tour 3 |
| 97 | Guard Tour 2 |
| 98 | Guard Tour 1 |
| 99 | Realizar un paneo 360° |
Un crucero es un recorrido de la cámara PTZ entre diferentes presets ya grabados.
Añadir un crucero
Para añadir un crucero, hacé clic en Añadir y verás la siguiente ventana:
Para agregar los presets (previamente creados) al recorrido de un crucero, hacé clic en Añadir preset y completá los campos requeridos a continuación:
Se pueden programar hasta 8 cruceros con un máximo de 16 presets cada uno.
Llamar a un crucero
Una vez programado el preset, para que la cámara haga un crucero determinado, debés hacer clic en el icono
ubicado junto al mismo. Para detener el recorrido hacé clic en
.
Configuración avanzada PTZ
Para acceder a la interfaz de edición PTZ hacer clic en Menú Inicio→Ajustes→Cámara→PTZ
Configuración de presets
- •Añadir un preset: Seleccioná la cámara que desees y orientala con las flechas y el zoom. Luego, por ejemplo, desde la lista de cámaras hacé clic en
y después en
para crear uno nuevo. También podés hacerlo desde el área 2, seleccionando una cámara de la lista desde la solapa desplegable y luego haciendo clic en Añadir. - •Borrar un preset: Desde el área 2 seleccioná la cámara y el preset a eliminar, hacé clic en Borrar. También podés hacerlo desde el área 1, haciendo clic en la cruz ubicada junto al preset que deseas eliminar.
- •Editar un preset En el área 2, para modificar el nombre, seleccioná primero la cámara, luego el número de preset y editá el nombre para identificar el mismo. Para confirmar, hacé sobre el ícono
. Para modificar la orientación, primero mové la cámara a las nuevas coordenadas y zoom, por último hacé clic en el botón Guardar.
Configuración de cruceros
- •Añadir un crucero: Seleccioná la cámara que desees, hacé clic en y después en para crear uno nuevo en el área 1.
- •Borrar un crucero: Desde el área 1, hacé clic en la cruz ubicada junto al crucero que deseas eliminar.
- •Editar un crucero: Desde el área 2, para modificar el nombre, seleccioná primero la cámara, luego el número de crucero y editá el nombre para identificar el mismo. Para confirmar hacé clic sobre el ícono . Con respecto al recorrido y los presets que componen el crucero, podés editar la duración de cada uno haciendo clic en
, eliminarlos individualmente haciendo clic en
, cambiar el orden mediante las flechas arriba o abajo, y añadir nuevos presets al recorrido haciendo clic en Añadir preset.
Ficha Técnica
Full HD
Resolución
Cámara IP
Water proof IP66
Gabinete metálico IK10
Alcance IR 100m
Zoom 18X
Sony Starlight
Ángulo de visión
Autofoco
Presets
Auto Flip
Cruceros
Fuente 12 VDC - 2A
Interfaz web
Alimentación PoE
| Tecnología de sensor de imagen | CMOS |
| Tamaño del sensor de imagen | 1/2,9" |
| Resolución | XFull HD - 1080p - 2 Megapíxeles |
| Sensibilidad a la luz | 0.05 lux@F1.5 AGC ON ; 0.01 lux@F1.5 AGC ON ; 0 lux con IR encendido |
| Píxeles efectivos | 1920 x 1080 |
| Protocolo | IP |
| Audio | -- |
| Almacenamiento | Slot MicroSD hasta 128 GB |
| Grado IP | IP66 |
| Material | Metal / Plástico |
| Tratamiento superficial | Dusting |
| Ángulo de ajuste | Pan: 0-360° / Tilt: 0-90° / Rotación: 0-360° |
| Alcance IR | Hasta 100 metros |
| Tipo de LED | Alta luminosidad |
| Encendido de LEDs IR | Autocontrol por fotodiodo / Manual |
| Filtro IR Día/Noche | Electromecánico |
| Distancia focal | 5.4 - 97mm, 18X zoom óptico |
| Ángulo de visión | 52° - 2.9° horizontal |
| Resolución | 2 Megapíxeles |
| Interfaz Ethernet | RJ45 |
| Monitoreo Remoto | WEB Browser, NVMS |
| Conexión online | Hasta 16 usuarios simultáneos |
| Protocolos de Red | UDP, IPv4, IPv6, DHCP, NTP, RTSP, RTP, RTCP, ICMP, IGMP, PPPoE, DDNS, SMTP, FTP, 802.1x, UPnP, HTTP, HTTPs, QoS |
| Protocolo de interfaz | ONVIF |
| Idiomas | Español / Inglés / Otros |
| WDR Digital ( Wide Dynamic Range ) | Digital WDR / BLC / HLC |
| Manejo Inteligente de escenario | Día / Noche / General ( 3 Perfiles independientes ) |
| AWB • Balance de blancos automático | Auto / Manual |
| Ajuste de imagen ( Image setting ) | Brillo / Contraste / Saturación / Flip Horizontal-Vertical |
| Velocidad de obturación ( Shutter Speed ) | Auto / Manual ( 1/25s a 1/100000s ) |
| Detección por software | Movimiento / Cruce de línea / Intrusión |
| Otras Funciones | 3D DNR / Defog / ROI / Antiflicker |
| Idiomas | Español / Inglés / Otros |
| Paneo | 360° |
| Velocidad de paneo | Configurable, desde 0.5°/s hasta 80°/s; Velocidad: 80°/s |
| Tilt | Desde 5° hasta 90° (Auto-flip) |
| Velocidad de Tilt | Configurable, desde 0.5°/s hasta 80°/s; Velocidad: 80°/s |
| Preset | 360 disponibles |
| Crucero | 8 disponibles |
| Tareas programadas | Preset / Crucero / Tareas / Escaneo automático / Reseteo |
| Condiciones de funcionamiento | -30 ºC a 55 ºC / RH 90% MAX |
| Tensión de alimentación | 12 VDC / PoE |
| Fuente de alimentación recomendada | 12 VDC / 2 A ó PoE |
| Potencia consumida | Menor a 20 W |
| Peso | 2100 g |
| Alto | 74.5 mm |
| Ancho | 74.5 mm |
| Profundidad | 167.5 mm |
Material adicional
Descargas y herramientas
Descargas y herramientas
Ficha técnica
0.40Mb
Calculadora de discos
Link externo
Guía de comandos de cámaras PTZ
Link externo
IP Tool
14.40Mb
