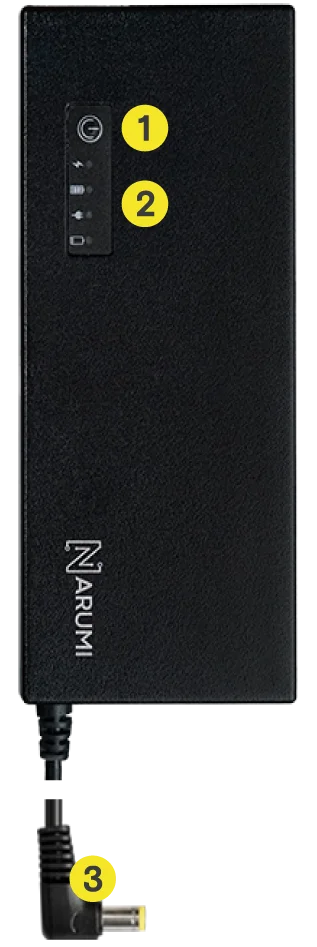

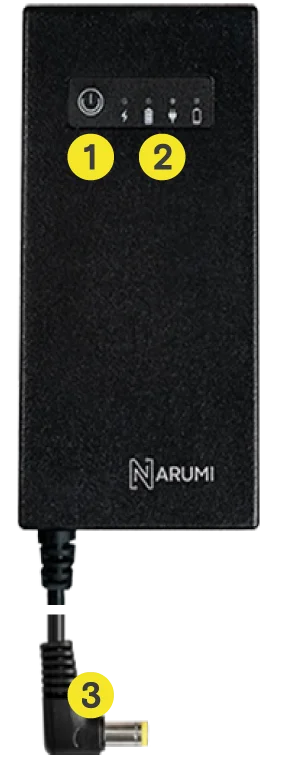

Identificación de las partes

• 1Botón de encendido
• 2Leds indicadores
• 3Conector de salida

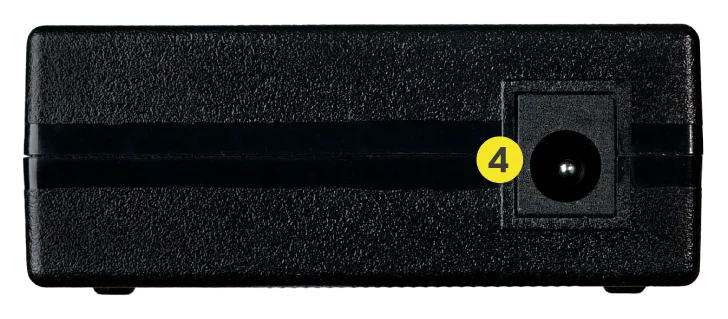

• 4Entrada de alimentación

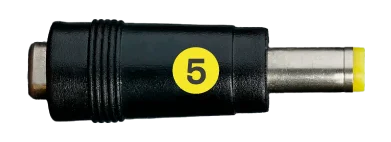

• 5Adaptadores

Funcionamiento

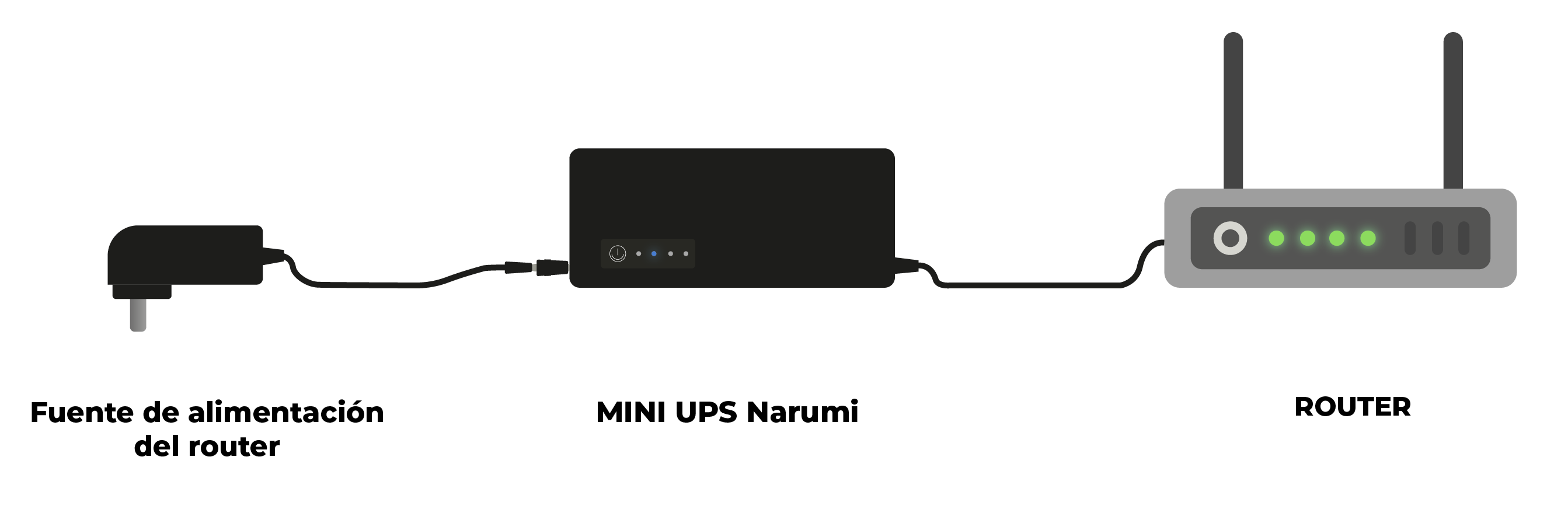

La Mini UPS Narumi funciona como una batería de back up, que se instala entre el dispositivo que se desea respaldar y la fuente de alimentación del mismo. De esta manera, la mini UPS se encuentra constantemente alimentada. Si por ejemplo se usara como respaldo para un router, el diagrama de conexión sería el siguiente:

Con esta configuración, en condiciones normales, el router sería alimentado por su fuente de alimentación y la mini UPS se encontraría bypasseada internamente. Ante un eventual corte de luz, la mini UPS Narumi detectaría la falta de energía y comenzaría a funcionar como fuente de alimentación del router. Proveerá de energía al mismo hasta que se restablezca la red eléctrica, o bien, se descargue la totalidad de la batería interna de la mini UPS.

IMPORTANTE

• En caso de utilizar la mini UPS como respaldo de energía para un router, esta se encargará de mantener alimantado al mismo, durante un corte de luz, mientras dure la batería interna de la mini UPS. Esto no siempre garantiza la conexión a internet, ya que existe la posibilidad de que, ante un corte en la red eléctrica, ocurra también una caida del servicio.

• Debido a la naturaleza de los materiales empleados en su fabricación, la vida últil de las baterías recargables se ve afectada por los entornos y patrones de uso del equipo. Si notás que la autonomía de la Mini UPS disminuye notablemente, comunicate con nuestro servicio de asistencia técnica.

Conexión

La conexión es muy sencilla, la Mini UPS Narumi debe conectarse entre el dispositivo que se desea alimentar y su fuente de alimentación. De esta manera, la salida de la fuente de alimentación debe ir a la entrada de la Mini UPS, y la salida de esta última, se conecta al equipo que se desea alimentar.

La polaridad de la fuente y equipo a conectar debe ser positivo al centro y negativo en la parte externa.

En caso de que las fichas de entrada y salida de la mini UPS no coincidan con el tamaño de las fichas del equipo que se desea respaldar energéticamente, se deben utilizar los adaptadores provistos con el producto.

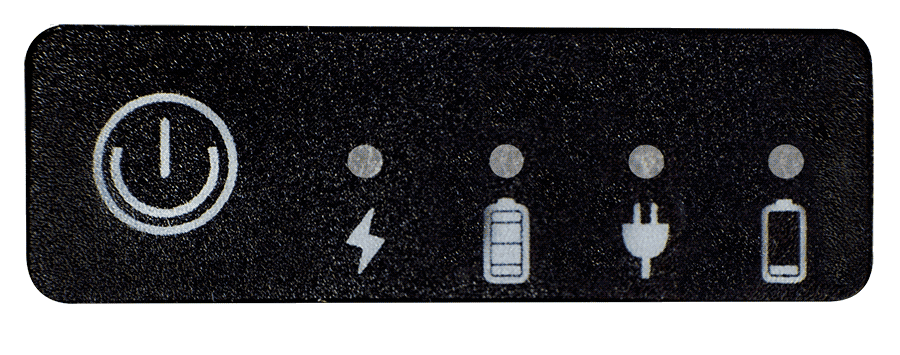

Interruptor y señalización de los leds

La mini UPS Narumi cuenta con un panel de leds de señalización, los cuales indican los diferentes estados del equipo.

Icono	Color	Descripción
	-	Cuando la UPS se encuentra cargada y con red eléctrica, siempre está encendida. En caso de un corte de luz, existe la posibilidad de apagar la mini UPS Narumi, presionando el interruptor durante dos segundos. Al presionarlo una vez, vuelve a encenderse.
	Rojo	Indica si la batería de la UPS se encuentra cargando. Cuando se apaga, la batería está completamente cargada.
	Azul	Indica si la mini UPS está proveyendo energía a la carga. Sólo se enciende cuando la mini UPS no detecta energía en su entrada y está funcionando como back up.
	Azul	Indica si la UPS está alimentada. En caso de que así sea, la misma se comporta como un “puente” y el dispositivo conectado es alimentado por su fuente.
	Rojo	Indica batería baja. En caso de que la mini UPS esté actuando como back up de energía y la batería se encuentre baja, el led se enciende.

Especificaciones

• •Tensión de entrada: 12V
• •Corriente de salida máxima: 3A
• •Corriente de salida máxima: 1A
• •Capacidad de carga: 29,6Wh
• •Capacidad de carga: 14,8Wh
• •Conector de alimentación de entrada: 5,5mm x 2,5mm - hembra
• •Conector de alimentación de salida: 5,5mm x 2,5mm - macho
• •Conector de alimentación de entrada: 5,5mm x 2,1mm - hembra
• •Conector de alimentación de salida: 5,5mm x 2,1mm - macho
• •Dimensiones: 139mm (largo) / 60mm (alto) / 24mm (profundidad)
• •Dimensiones: 99mm (largo) / 49mmm (alto) / 20mm (profundidad)

Precauciones

• •El voltaje del equipo a alimentar debe ser el mismo que el de la mini UPS Narumi.
• •Respetar la polaridad del equipo.
• •Mantener alejada la mini UPS de fuentes de calor, agua o fuego.
• •No desarmar el equipo por ningún motivo.
• •Leer cuidadosamente el manual para evitar daños en los equipos.

Almacenamiento

Cuando la mini UPS Narumi se encuentra almacenada, esta comienza a descargarse lentamente a un ritmo que dependerá de la temperatura ambiente de donde se encuentre. Es por esto que se recomienda cargar el equipo por completo antes de guardarlo, y eventualmente realizar cargas periódicas para evitar que la mini UPS pierda su capacidad original.

A modo de guía, la UPS no debe permanecer sin ser cargada por un tiempo mayor a:

• •6 meses a 20° C
• •3 meses a 30° C
• •2 meses a 35° C
