Identificación de las partes

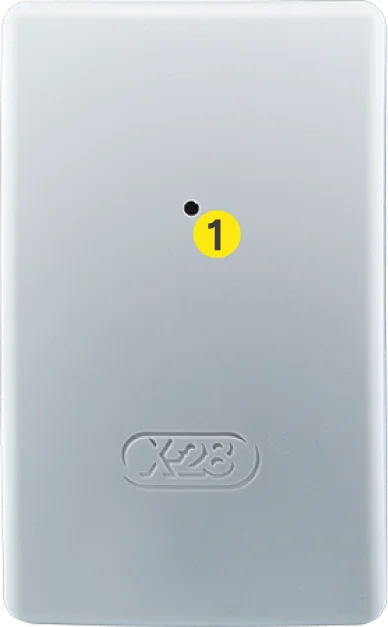

• 1Led de señalización

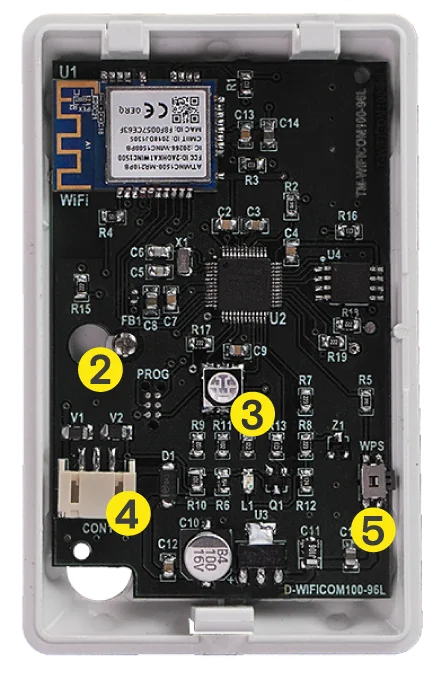

• 2Tornillo de sujeción
• 3Led de señalización
• 4Conector de alimentación
• 5Tecla WPS

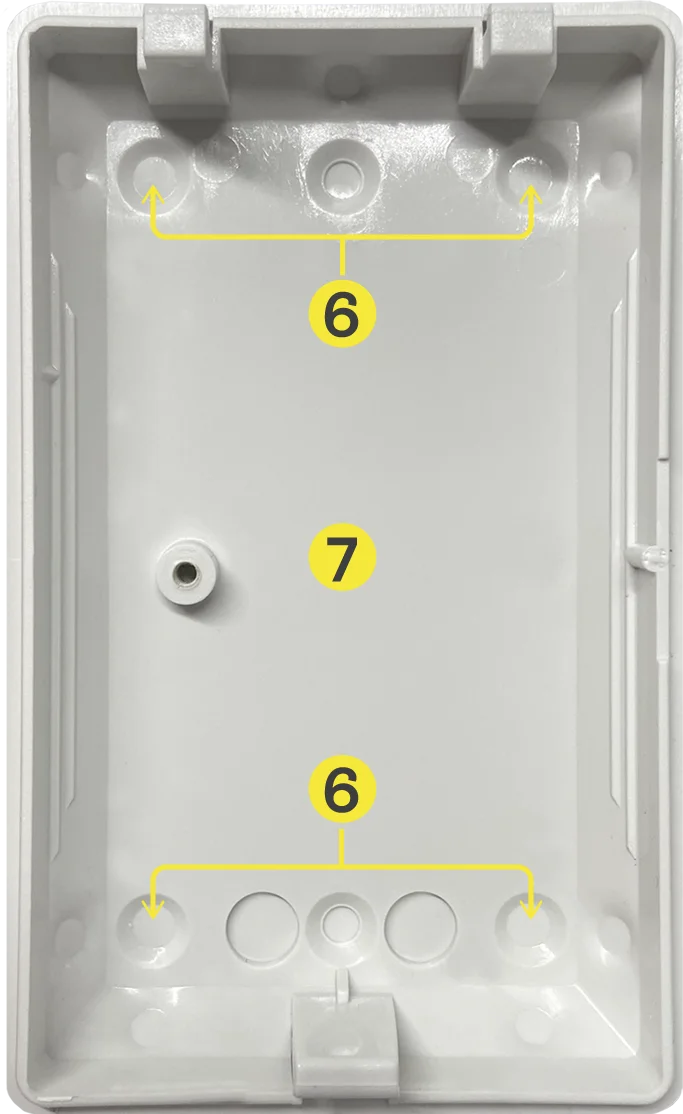

• 6Posiciones para orificios de montaje
• 7Base del comunicador

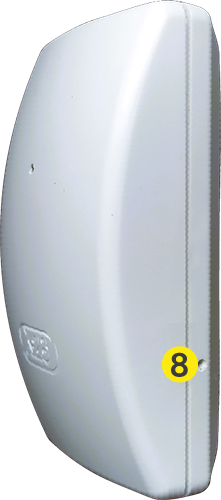

• 8Orificio para presionar la tecla WPS con el pin eyector

Accesorios

• Cable de 3 vías

• Tornillo (x2)

• Tarugo (x2)

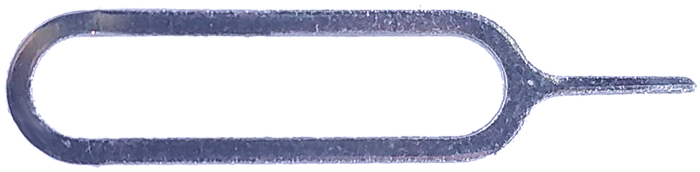

• Pin

Principio de Funcionamiento

El WIFICOM 100-MPXH es un dispositivo que permite al usuario monitorear, analizar y comandar todo lo que ocurre en el sistema de alarma, mediante la aplicación móvil Mi Alarma X-28.

El equipo se conecta a la alarma de forma cableada, y se vincula con la nube a través de una red Wi-Fi hogareña de 2,4 GHz.

La app móvil permite al usuario realizar una gran cantidad de acciones, tales como: activar o desactivar una partición, incluir o excluir zonas, encender o apagar nodos, crear rutinas de automatización, asignar nombres a las particiones, zonas, nodos y usuarios del sistema, entre otras.

Al mismo tiempo, el WIFICOM 100-MPXH se encuentra monitoreando permanentemente los diferentes estados y eventos que ocurren en el sistema. Ante cualquiera de los siguientes eventos, el usuario recibirá una notificación a través de Mi Alarma X-28.

• •Activación y desactivación de cada partición
• •Disparos por robo, incendio o pánico
• •Cortes de red eléctrica
• •Cambios en el nivel de la batería de la alarma
• •Pérdida de conexión del WIFICOM 100-MPXH
• •Eventos custom

Montaje y conexión

Para montar el equipo correctamente, seguí los siguientes pasos:

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, desajustá el tornillo de sujeción y retirá la placa moviéndola hacia la derecha.
• 3Perforá la base del equipo en tres posiciones distintas, para pasar los tornillos y el cable de alimentación.
• 4Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.
• 5Volvé a colocar la placa en la base, ajustando nuevamente el tornillo de sujeción.
• 6Conectá el precableado provisto al conector de alimentación del equipo, y realizá los empalmes de la siguiente manera: el cable rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 7Colocá nuevamente la tapa del equipo.

Conexión a una red Wi-Fi

Existen dos modos de conectar el equipo a una red Wi-Fi: mediante WPS (Wi-Fi Protected Setup), para lo cual es necesario que el modem o router posean esta prestación; o utilizando la app Mi Alarma X-28. Esto último se explica detalladamente en la sección de la aplicación Mi Alarma X-28.
Para conectar el equipo a la red Wi-Fi mediante la tecla de WPS:

• 1Presioná el botón de WPS en tu módem o router. El mismo suele identificarse con las siglas WPS o bien con el siguiente símbolo .
• 2Mantené presionada la tecla WPS del comunicador durante 5 segundos para ingresar en modo AP.
• 3Volvé a presionar la tecla WPS del WIFICOM 100-MPXH durante 5 segundos.
• 4El equipo ingresa en modo WPS y el led de señalización destellará en color verde de forma rápida.
• 5Una vez establecida la conexión, el led mencionado previamente debe quedar encendido en color verde.

De esta forma, el WIFICOM 100-MPXH se habrá conectado a la red Wi-Fi sin necesidad de configurar el nombre de la red y su contraseña.

Señalización del led

El equipo cuenta con un led de color rojo y verde que señaliza diferentes estados del producto.
A continuación, se proporciona una descripción detallada de las diversas señalizaciones que realiza, acompañadas de un ejemplo representativo de cada una de ellas.

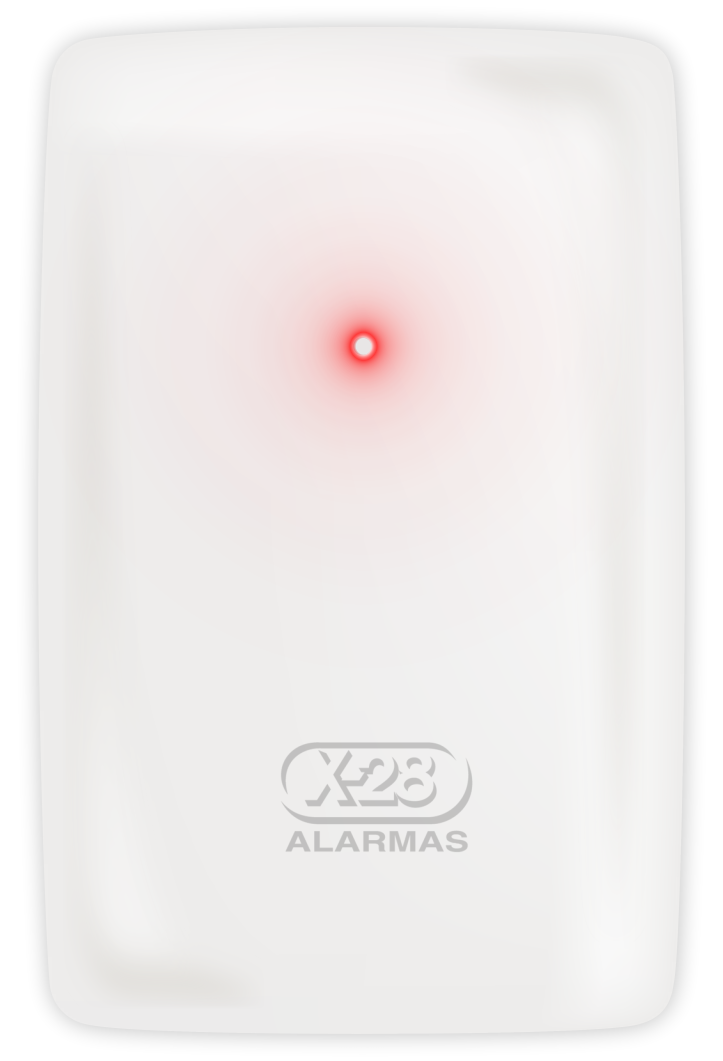

ENCENDIDO FIJO EN COLOR ROJO

El equipo se encuentra recién conectado y está inicializando.

---

DESTELLOS LENTOS EN COLOR VERDE

El equipo se encuentra inicializando e indica que está desconectado de la red Wi-Fi.

---

DOS DESTELLOS LENTOS EN COLOR VERDE

Equipo en modo AP.

---

DESTELLOS RÁPIDOS EN COLOR VERDE

El equipo se encuentra en modo WPS.

---

DESTELLANDO EN COLOR ROJO

El equipo posee un error en el hardware.

---

PARPADEANDO EN COLOR VERDE

Equipo en estado de programación.

---

DESTELLOS MUY LENTOS EN COLOR VERDE

El WIFICOM 100-MPXH se encuentra conectado con la nube.

---

DESTELLOS RÁPIDOS INTERCALADOS

El equipo se encuentra esperando conexión con la nube.

Programación

El comunicador WIFICOM 100-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:

• 1Presioná 4 veces la tecla WPS del equipo.
• 2Presioná PP en el teclado.
• 3Mantené presionada la tecla P durante 2 segundos.

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Introducí la secuencia F WCOM (siendo WCOM el mnemónico de 9266) en el teclado.
• 4Ingresá PP.
• 5Mantené presionada la tecla P durante 2 segundos.

Una vez ingresado el equipo en el modo de programación, existen dos maneras de realizar las configuraciones:

• •Si las programaciones se realizan a través de un teclado TLCD-MPXH, se pueden recorrer las opciones utilizando únicamente las flechas arriba y abajo del mismo.
• •Si se emplea un teclado sin pantalla, podés acceder a las configuraciones ingresando el código de la programación correspondiente.

Especificaciones

• •Tensión de alimentación: 12 VCC
• •Temperatura de operación: 0 ºC a 50 ºC
• •Temperatura de almacenamiento: 0 ºC a 60 ºC
• •Consumo en estado de reposo: 100 mA
• •Consumo máximo: 115 mA
• •Dimensiones: 84 mm (alto) / 52 mm (ancho) / 30 mm (profundidad)

Descarga

Podés encontrar la aplicación en Play Store y App Store para dispositivos con Android o iOS, respectivamente. Para descargarla, simplemente buscala por el nombre “Mi Alarma X-28” y presioná la opción de descargar.

Crear una cuenta

Añadir el WIFICOM 100-MPXH a la cuenta

Conectar el equipo a Wi-Fi

Si el comunicador ya fue vinculado con la aplicación previamente desde otro celular, y por ende, ya se encuentra conectado a una red Wi-Fi, podés obviar esta sección.
Si, por el contrario, es la primera vez que vas a vincular tu dispositivo, el led de señalización Wi-Fi hará destellos lentos en color verde, indicando que se encuentra desconectado de la red Wi-Fi.
Antes de iniciar el proceso de configuración, es necesario ingresar en modo AP, para ello mantené presionada la tecla WPS del WIFICOM 100-MPXH durante 5 segundos, el led de señalización comenzará a emitir dos destellos lentos en color verde.

Configuración inicial y claves

Una vez configuradas las claves, si otro usuario desea asociar a su cuenta el mismo WIFICOM 100-MPXH, deberá hacerlo mediante el uso de alguna de las dos claves. Usar una u otra, impactará en las acciones que este usuario pueda realizar mediante la aplicación Mi Alarma X-28.
Si un usuario utiliza la clave Master, tendrá acceso a todas las funcionalidades del dispositivo, mientras que si utiliza la clave Habitual, algunas funcionalidades no estarán disponibles.
En resumen, se establecen dos niveles de privilegio para evitar que ciertos usuarios realicen acciones para las que no están autorizados.
A continuación, se describen las diferentes funciones y permisos asociados a cada una de las claves.
