Identificación de las partes

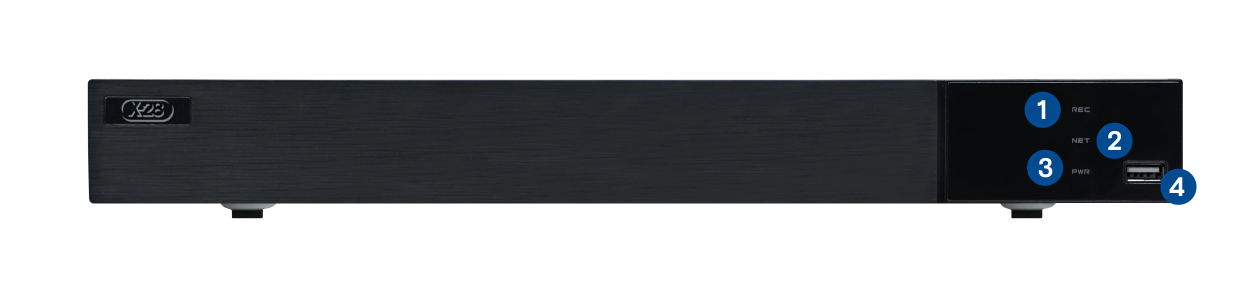

PANEL FRONTAL


• 1Led indicador de grabación, formateo y disco en funcionamiento
• 2Led indicador de conexión a app y streaming
• 3Led indicador de encendido/apagado
• 4Puerto USB 2.0

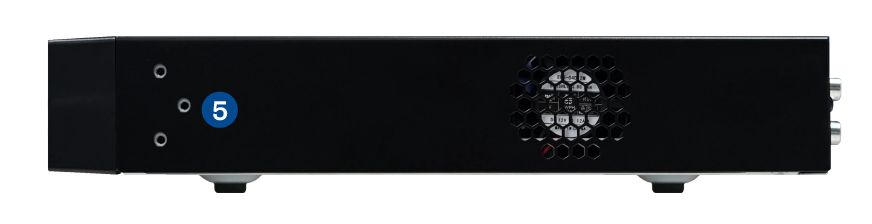

Panel lateral


• 5Agujeros laterales para tornillos de fijación de ménsulas

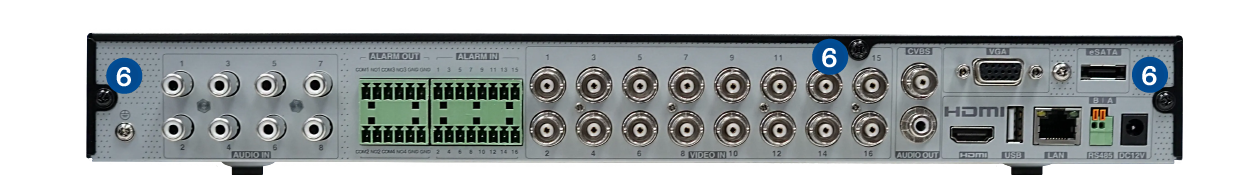

Panel posterior


• 6Tornillos posteriores de fijación de la tapa

NOTA
Para conocer el detalle de las entradas y salidas ubicadas en el panel trasero del equipo, dirigite a la sección de conexión.

Precauciones

Antes de alimentar el XVR, asegurate por favor de haber realizado las instalaciones/programaciones que se listan a continuación. Esto hará más fácil la puesta en marcha del equipo.

• •Instalá el disco rígido (no incluido) en el interior del XVR.
  Esto debe hacerse previamente, dado que no podrás conectarlo durante la configuración.
• •Conectá todos los conectores BNC pertenecientes a cada cámara.
• •Se recomienda anotar, en una o dos palabras, una referencia del lugar donde está ubicada cada cámara. Luego podrás editar el nombre de cada una de ellas.

Conexión

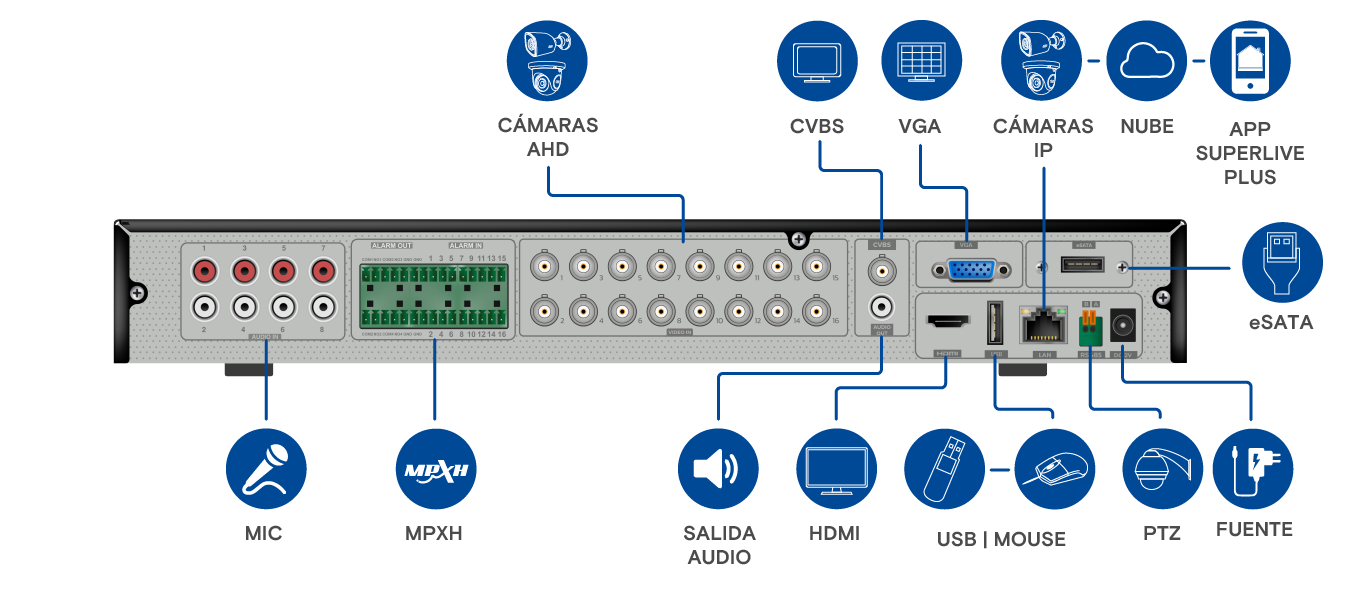

El panel posterior del equipo ofrece diversas opciones de conectividad, permitiendo personalizar y optimizar el sistema de videovigilancia según las necesidades específicas de cada instalación. Entender y utilizar eficientemente estas conexiones es esencial para garantizar un rendimiento óptimo del XVR y del sistema de videovigilancia en general.
A continuación, se presenta una guía detallada de cada tipo de conexión disponible en el panel posterior:

Video In (Entrada de video)
La entrada de video (Video In) en el XVR permite conectar, mediante una ficha BNC, hasta 8 cámaras analógicas de alta resolución, ya sean de tipo Domo, Bullet o PTZ (Pan-Tilt-Zoom), cada una con una resolución de hasta 5 megapíxeles (5 MP).

HDMI (Interfaz Multimedia de Alta Definición)
Las salidas HDMI proporcionan una conexión de alta definición para la transmisión de video y audio en un solo cable.
Ideales para la conexión directa a monitores y televisores, la interfaz HDMI ofrece una reproducción nítida y de alta calidad, garantizando una experiencia de visualización óptima para la supervisión en tiempo real y la reproducción de grabaciones en el sistema de CCTV.

VGA (Video Graphics Array)
La salida VGA es una interfaz analógica que transmite señales de video. Permite conectar el grabador a monitores o pantallas que utilizan VGA, brindando una solución confiable para la visualización de video en situaciones donde HDMI no está disponible.

LAN (Red de Área Local)
La interfaz LAN proporciona la conexión de red al XVR, permitiendo la comunicación eficiente con otros dispositivos en la red local. Es esencial para el acceso remoto, la transferencia de datos y la interconexión con cámaras de vigilancia, u otros componentes de la red de videovigilancia.

USB (Universal Serial Bus)
Los puertos USB del grabador permiten la conexión de dispositivos externos, como mouses, teclados, u otros periféricos compatibles.

AUDIO OUT (Salida de Audio)
La salida de audio permite la conexión de dispositivos de audio externos, como altavoces o sistemas de sonido. Al utilizar la salida de audio, el grabador puede reproducir el audio capturado por los micrófonos incorporados al sistema.

AUDIO IN (Entrada de Audio)
La entrada de audio del grabador permite conectar dispositivos de grabación externos, como micrófonos o sistemas de captación de sonido.

PUERTO RS 485 (Puerto de Comunicación Serie)
El puerto RS 485 se destina específicamente para la conexión de cámaras PTZ (Pan-Tilt-Zoom), que poseen control de movimiento y zoom, o a Joysticks de control PTZ.

MPXH: Entrada y Salida de Alarma
La interfaz MPXH posee conectores de entrada y salida que permiten la integración de funciones de alarma.
La principal funcionalidad es la de conectar un Link DVR-MXPH, mediante el cual se establece una comunicación que permite la gestión de eventos ocurridos en un sistema de alarma MPXH, desde la interfaz del grabador.

E-SATA (External Serial ATA)
El puerto E-SATA está destinado para la conexión de discos duros externos. Al utilizar esta interfaz, podés expandir la capacidad de almacenamiento del sistema de videovigilancia mediante la conexión de discos duros externos de alta capacidad. Esta opción es especialmente útil para respaldar y archivar grabaciones de video, proporcionando una solución de almacenamiento adicional.

DC 12V (Conector de fuente de alimentación)
El conector DC 12V es la entrada de alimentación principal del grabador, mediante la cual se proporciona la energía necesaria para su funcionamiento. Asegurate de utilizar la fuente de alimentación proporcionada con el equipo o una que cumpla con las especificaciones eléctricas necesarias.

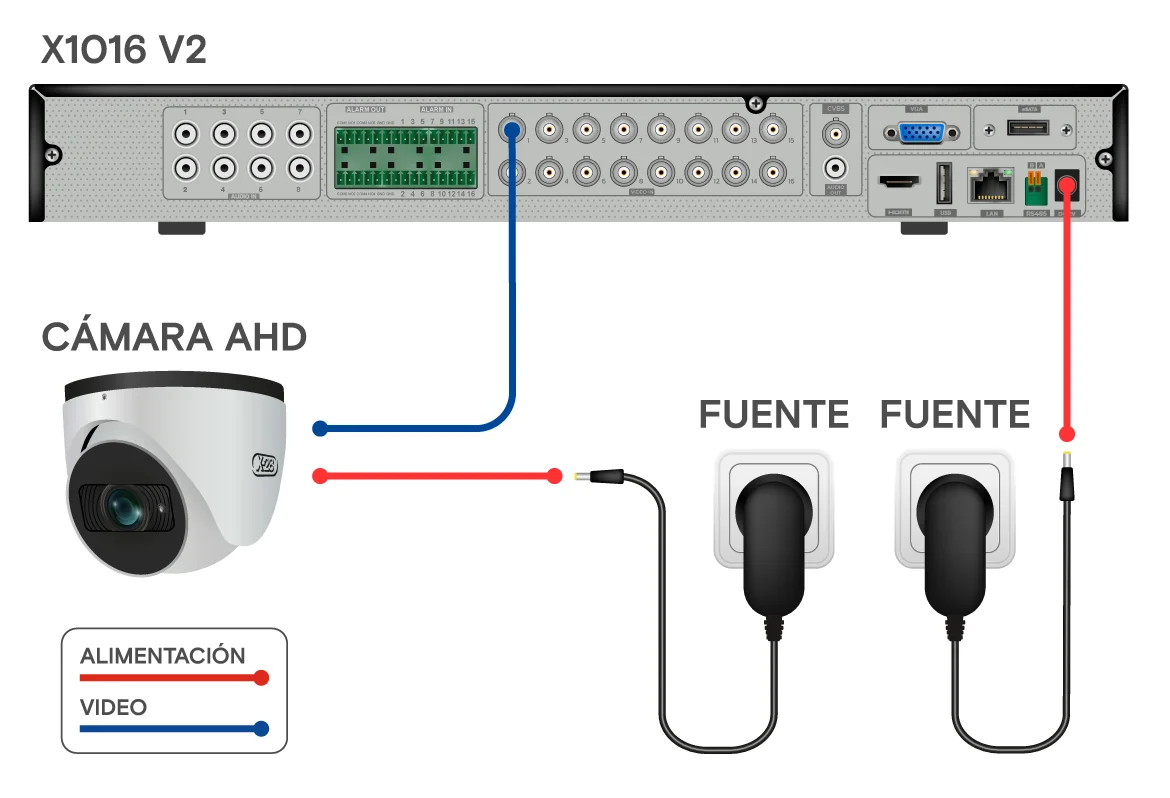

A continuación se observa un diagrama de conexión típico para cámaras AHD.
En este esquema de conexión, las cámaras AHD establecen una conexión directa con el XVR mediante los puertos BNC de entrada de video. Además, tanto el XVR como las cámaras son alimentadas por fuentes de alimentación compatibles.
Para el conexionado de video y alimentación, se recomienda utilizar cable UTP y emplear balunes junto con accesorios de conexión de alimentación. Esta combinación facilita una instalación eficiente y organizada, garantizando una transmisión estable de video y suministro de energía para el sistema de vigilancia.

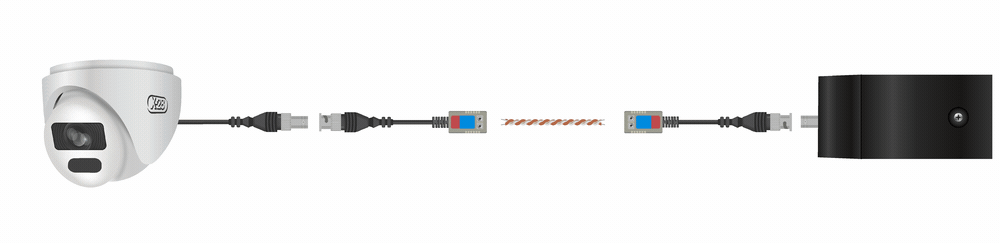

• 1Conectá el cable de par trenzado (UTP) que vayas a utilizar para la transmisión de video a los balunes HD. Recordá colocar un balún en cada extremo del cable (dos balunes por cámara) y respetar siempre la polaridad de cada uno de los cables a cada extremo.
• 2Conectá la ficha BNC del balún a la salida de video de la cámara.
• 3Conectá la ficha BNC del otro extremo del cable a la entrada de video del XVR.

• 1Utilizando dos pares más del UTP, conectá la alimentación de la cámara mediante el Power Plug y el DC Power Socket. Recordá colocar uno en cada extremo, respetar siempre la polaridad de cada uno de los cables, y emplear un par de cables para cada polo (positivo y negativo).
• 2Conectá la entrada de alimentación de la cámara al DC Power Plug.
• 3Conectá la salida de la fuente de alimentación al DC Power Socket.
• 4Por último, conectá la fuente de alimentación a la red de alimentación de 220V.

Configuración rápida del XVR

Menú inicio y panel de ajustes

En la esquina inferior izquierda de la pantalla se encuentra el menú incio. Haciendo clic sobre el mismo, se despliega una lista de funciones que se describen a continuación.

Botón	Función
	Botón de inicio. Hacé clic para abrir el área emergente.
	Muestra el usuario de la sesión actual.
	Permite acceder a la interfaz de búsqueda de registros.
	Acceso a la interfaz de reproducción.
	Ingreso al panel de ajustes / configuración.
	Para cerrar la sesión del sistema.
	Hacé clic y luego seleccioná “Cerrar sesión”, “Reiniciar” o “Cerrar” en la ventana emergente.

Desde el panel de ajustes podés ingresar en las distintas secciones de configuración del equipo.

• Cámara

Esta sección permite añadir, editar y configurar cámaras, así como también realizar ajustes de imagen, movimiento y controles inteligentes.

• Grabar

Desde este panel se realizan los ajustes de video, horarios y configuraciones avanzadas de grabación.

• Alarma

Desde el menú de alarma se accede a las configuraciones relacionadas a las alarmas gestionadas por el grabador.

• Disco

En esta sección encontrarás las configuraciones relacionadas a la gestión del disco duro y almacenamiento.

• Red

Esta sección permite configurar en profundidad todo lo relacionado a los ajustes de red del sistema de cámaras.

• Cuenta y permisos

Este panel permite añadir y editar: usuarios, grupos y permisos; así como también gestionar todas las configuraciones de seguridad del equipo.

• Sistema

Desde el menú de sistema podés realizar el backup y restauración del equipo, consultar los logs, ajustar la fecha y hora del sistema, y acceder a configuraciones básicas.

Usuarios y contraseñas - Seguridad

Reproducción en vivo

Al finalizar el asistente de configuración, el equipo ya estará listo para visualizar el video de las cámaras. Es posible “arrastrar” las ventanas para ordenar la visualización de las mismas. Para ello hacé clic sobre una de ellas y, manteniendo presionado el botón del mouse, podrás moverla donde desees.

Reproducción remota - Playback

Existen dos modos para ver las grabaciones del XVR: Acceso rápido y Acceso Completo al Playback. A continuación se detallan las dos alternativas.

Notificaciones de alarma

Toda propiedad protegida con un Sistema de alarma X-28 y que cuente además, con Cámaras X-28 dispone de una funcionalidad única. Ante un disparo de alarma, los usuarios del sistema podrán ver en vivo el lugar preciso donde se produjo el evento que provocó el disparo, de forma muy simple y desde su celular.
Cuando la alarma se dispara aparecerá en los celulares programados una notificación emergente (tipo pop-up), simplemente haciendo clic sobre ella se podrá acceder a ver las imágenes de las cámaras relacionadas con la zona de disparo, ya sea en ese momento (reproducción en vivo), o bien, unos segundos previos al disparo (reproducción remota), según lo haya configurado en la aplicación. La información que necesitás ver estará al alcance de tu mano, a un sólo clic de distancia, sin necesidad de recordar nombres, usuarios y/o claves.

El dispositivo de interfaz Link DVR-MPXH permite vincular el XVR (Grabadora de video digital) de un sistema de cámaras, con un sistema de alarma X-28 de tecnología MPXH. De esta manera, es posible asociar las zonas de la central de alarma (en cualquiera de las particiones), a una de las 4 entradas de alarma que posee el XVR.
Una vez conectado el equipo, cuando se produzca un disparo en alguna de las zonas del sistema de alarma, se activará la salida a la cual fue asignada dicha zona en el Link DVR-MPXH. De este modo, habiendo configurado previamente el XVR, es posible recibir una notificación sobre el disparo en tiempo real.
Las notificaciones sobre los disparos llegarán al smartphone de los usuarios a través de la aplicación SuperLive Plus, y también se podrán visualizar en la pantalla conectada al XVR (si la hubiese). Al hacer clic en una notificación, es posible visualizar la cámara asociada a la zona disparada, ya sea En Vivo o bien en el momento del disparo (Playback - Reproducción remota), según se lo haya configurado.

A modo de ejemplo: las Zonas 1 (puerta Principal), 3 (garage) y 5 (ventanas) se corresponden con el área del frente de la propiedad que está cubierta por la Cámara 1 (Calle) y cámara 2 (Balcón). Una vez realizadas las programaciones, cuando se dispare la alarma por alguna de estas zonas, los usuarios recibirán una notificación en su celular, y al hacer clic en la misma podrán visualizar automáticamente las cámaras 1 y 2.

Es posible configurar qué cámaras se visualizarán ante la generación de un disparo de alarma de los sensores asociados al grabador.

• 1Ingresá en Ajustes > Alarma > Sensor alarma y verificá que en la columna Habilitar figuren todas las entradas de sensor en Encendido.
• 2En la columna Grabar hacé clic en Configurar.
• 3Seleccioná qué cámaras se mostrarán en el smartphone tras un disparo de alarma de cada uno de los sensores, hacé clic en >> para agregarlas y luego en Confirmar.

Desde el menú Alarmas de movimiento es posible configurar qué cámaras generarán una notificación push al detectar movimiento en escena.

Si deseás desactivar las notificaciones por movimiento, para evitar información que no sea de interés y/o que interfiera con las notificaciones de disparo de alarma, seleccioná la opción Off en la cámara correspondiente.

Desde el menú Excepción se pueden gestionar las notificaciones push de eventos relacionados con el hardware del grabador, desde la columna Empujar.

Por último, ingresá en la opción Notificaciones de eventos > Empuje de información, hacé clic en Habilitar y seleccioná el botón Aplicar para que las notificaciones push del grabador lleguen a la app SuperLive Plus.
