Introducción
Introducción
Esta guía te acompañará durante el proceso de todas las programaciones y configuraciones básicas necesarias para la correcta instalación de tu kit de monitoreo de X-28 Alarmas.
Antes de comenzar con la programación, asegurate de que todos los equipos estén correctamente conectados y la central de alarma se encuentre alimentada.
También tené en cuenta que todas las programaciones se realizan mediante el teclado del sistema o con el que cuentes para programar.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el kit.
Composición de los kits
Composición de los kits
| Kit / Equipos | Cantidad | |
|---|---|---|
| SH-820 - Plan clásico inalámbrico | SH-840 - Plan avanzado inalámbrico | |
| N8F-MPXH | N32F-MPXH | 1 |
| T8S-MPXH | TLCD-MPXH | 1 |
| MPI BEEPR RC-MPXH | MPI BEEPR RC-MPXH | 1 |
| MD 70W PR | MD 70W PR | 2 |
| SMAGB W | SMAGB W | 1 |
| S16L-MPXH | S16L-MPXH | 1 |
| WIFICEL 100-MPXH | WIFICEL 100-MPXH | 1 |
| TX4R RC | TX4R RC | 1 |
| B 127N | B 127N | 1 |
| Cartel Preventivo | Cartel Preventivo | 1 |

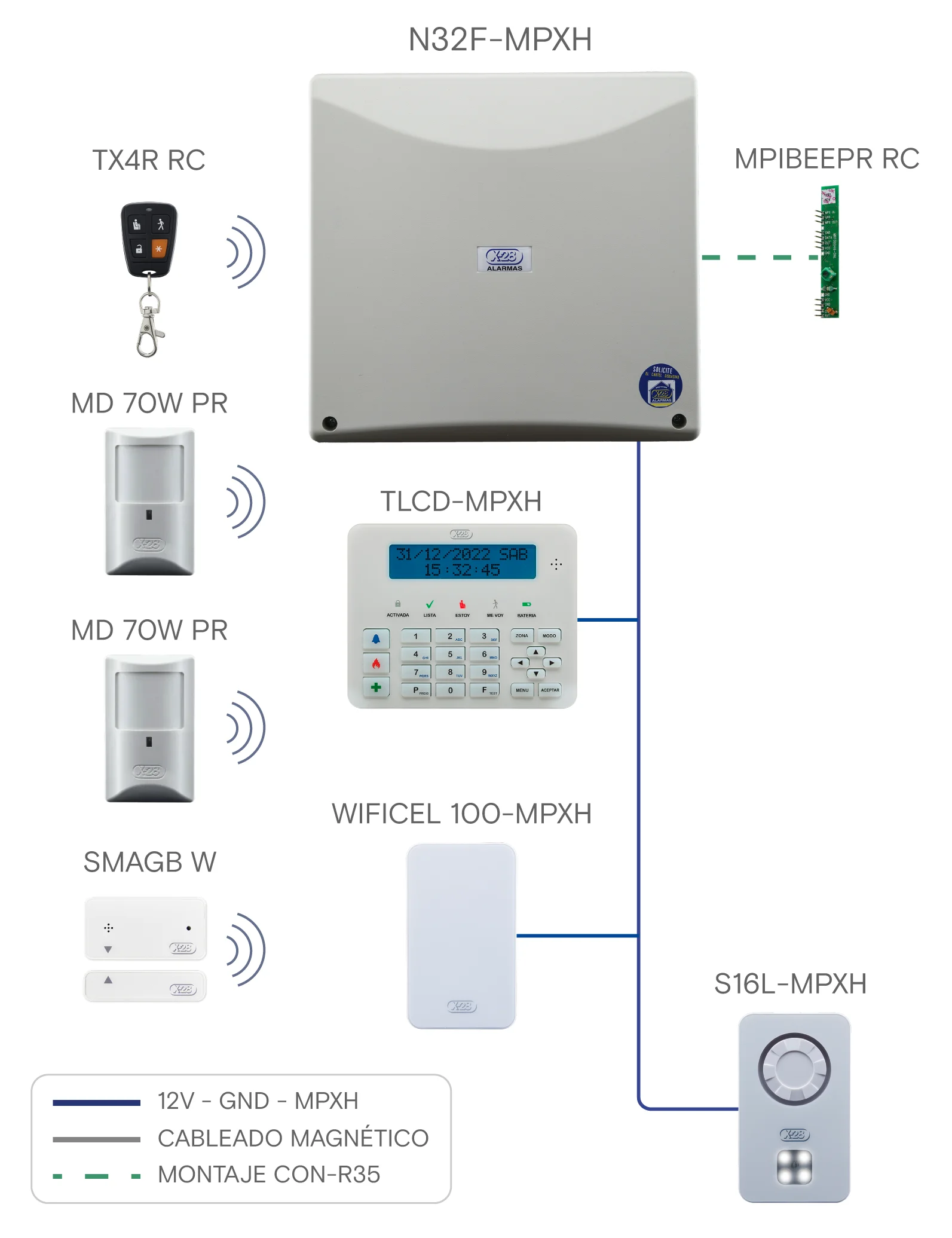

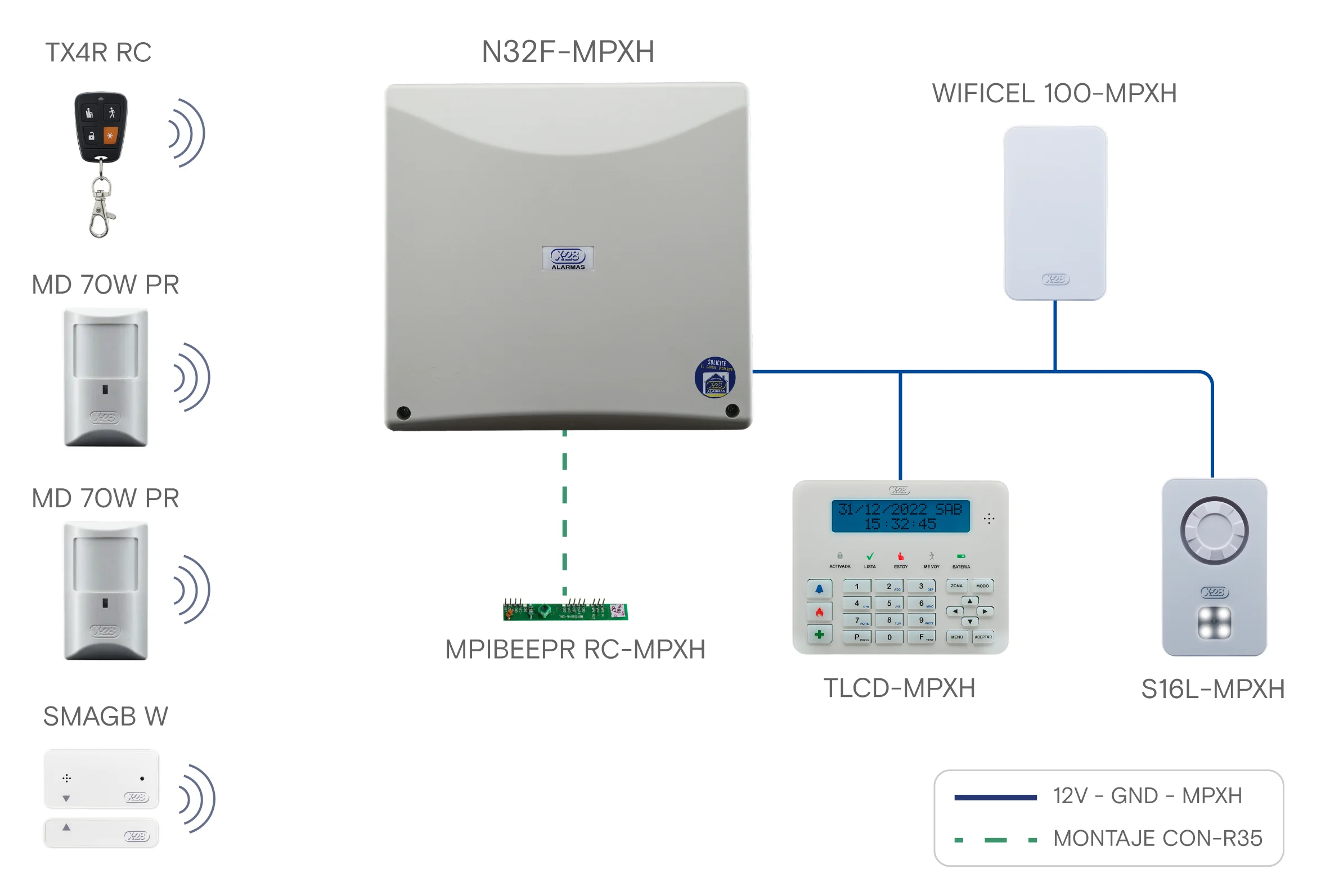

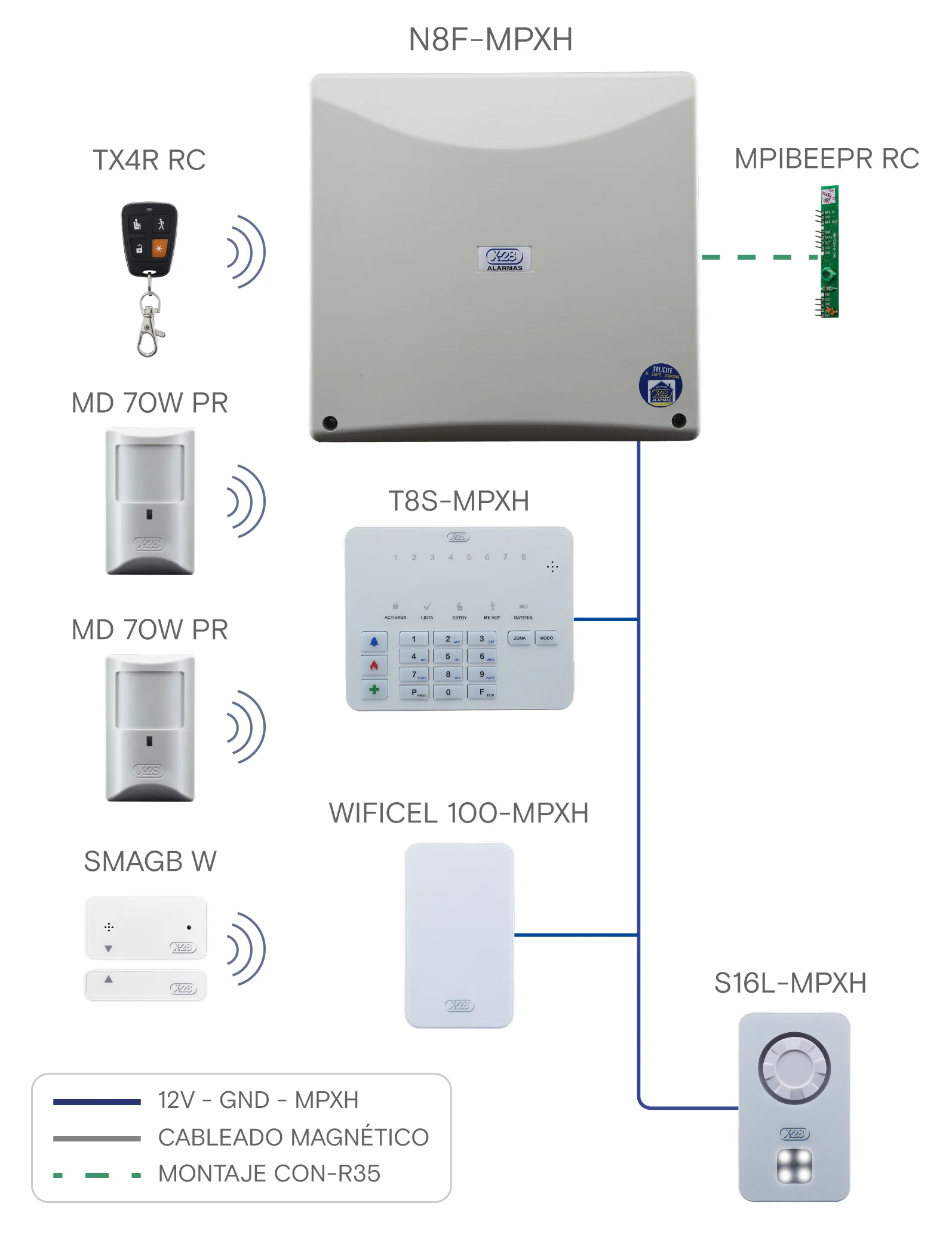

Diagrama de conexión
Diagrama de conexión
A continuación se detalla brevemente el diagrama de conexión para ambos kits. Para conocer más en detalle el esquema de conexión de cada equipo, así como cualquier otra información, podés dirigirte al manual del producto correspondiente.
El conexionado del kit es muy sencillo: todos los equipos MPXH cableados (T8S-MPXH, WIFICEL 100-MPXH, S16L-MPXH) se conectan a la central de alarma de la siguiente manera: el cable rojo a una salida auxiliar de +12V, el cable negro a GND y el cable amarillo al bus MPXH que recorre la instalación.
El receptor inalámbrico MPIBEEPR RC-MPXH puede ser montado directamente en la placa de central o en el teclado T8S-MPXH. Ambos productos poseen zócalos de conexión CON-R35, en los cuales el dispositivo se inserta muy fácilmente.
El sensor magnético SMAGB W y el sensor de movimiento MD 70W PR, son autoalimentados por sus baterías y se vinculan de forma inalámbrica con el sistema.
El conexionado del kit es muy sencillo: todos los equipos MPXH cableados (TLCD-MPXH, WIFICEL 100-MPXH, S16L-MPXH) se conectan a la central de alarma de la siguiente manera: el cable rojo a una salida auxiliar de +12V, el cable negro a GND y el cable amarillo al bus MPXH que recorre la instalación.
El receptor inalámbrico MPIBEEPR RC-MPXH puede ser montado directamente en la placa de central o en el teclado TLCD-MPXH. Ambos productos poseen zócalos de conexión CON-R35, en los cuales el dispositivo se inserta muy fácilmente.
El sensor magnético SMAGB W y el sensor de movimiento MD 70W PR, son autoalimentados por sus baterías y se vinculan de forma inalámbrica con el sistema.

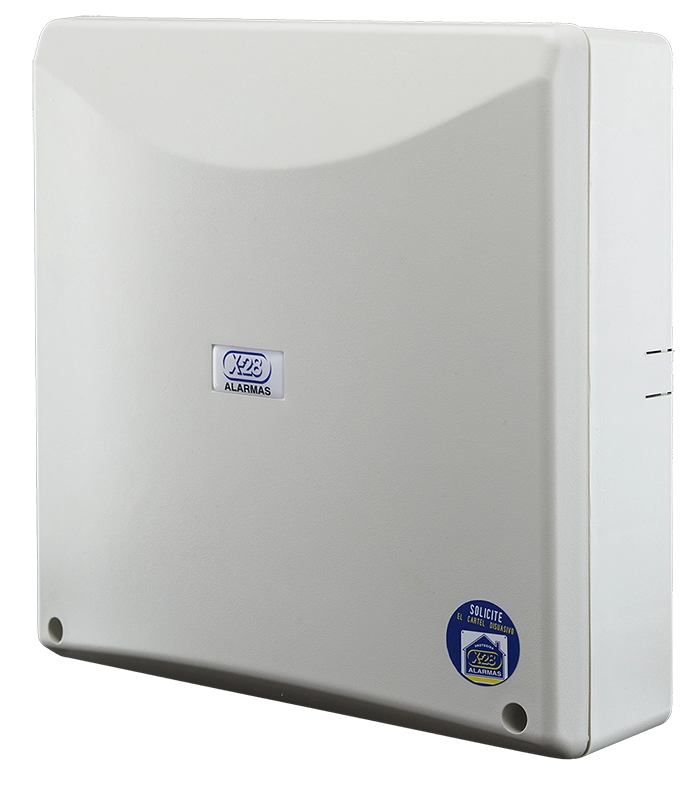

Programación de la central
Programación de la central
La central viene configurada de fábrica, de acuerdo a lo siguiente:
| Función | Parámetro |
|---|---|
| Código de propietario | 282828 |
| Código de instalador |
467825 (INSTAL) |
| Tiempo de entrada | 20 segundos |
| Tiempo de salida | 60 segundos |
| Modo Estoy | Zona 3, 4, 9 y 10 excluidas. El resto incluidas instantáneas |
| Modo Me Voy | Zona 1 temporizada. El resto incluidas instantáneas |
Todas las programaciones se efectúan utilizando cualquier teclado MPXH conectado al sistema.
Existen dos instancias de programación desde las cuales se realizan cada una de las configuraciones: la programación básica y la programación avanzada.
A continuación se detalla como acceder a cada una de ellas.
Acceder a programación básica
- 1Desde un teclado MPXH, ingresá el código de instalador
- 2Presioná 2 veces la tecla P
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Programación"
Acceder a programación avanzada
- 1Ingresá a la programación básica
- 2Mantené presionada la tecla P durante 2 segundos, destellará rápidamente el LED de activación.
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Avanzada"
Cambio de código de propietario
- 1Accedé a la programación básica de la central
- 2El teclado te pedirá que ingreses un nuevo código de propietario
- 3Digitá el código deseado, teniendo en cuenta que este debe ser de 6 dígitos
Cambio de código de instalador
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P889
- 3Digitá el código de instalador deseado, teniendo en cuenta que este debe ser de 6 dígitos
- 4Oprimí la tecla F para salir de programación
Código de asalto
El código de asalto desactiva el sistema permitiendo ingresar sin que se produzca el disparo de alarma y envía un pedido de ayuda a distancia a través del comunicador de monitoreo.
Para configurarlo:
- 1Accedé a la programación básica de la central
- 2Ingresá la secuencia F2633 (F CODE)
- 3Ingresá P31
- 4Elegí la cantidad de dígitos del código que querés crear (2, 3, 4, 5 o 6)
- 5Ingresá el código deseado
- 6Oprimí la tecla 4
- 7Oprimí la tecla F para salir de programación
Tiempo de entrada
Si el tiempo de entrada por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P881
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Tiempo de salida
Si el tiempo de salida por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P882
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Modos Estoy / Me voy
Si los modos configurados por defecto no se ajustan a los necesarios:
- 1Seleccioná el modo que desees programar presionando la tecla ESTOY o ME VOY
- 2Ingresá la zona a incluir o excluir, presionando la tecla ZONA y el número de la zona en 2 dígitos. Repetí el procedimiento con todas las zonas deseadas
- 3Pulsá F
- 4Accedé a programación avanzada
- 5Ingresá P778 y luego: la tecla 1 para guardar el modo Estoy, o bien, la tecla2 para guardar el modo Me Voy
- 6Oprimí la tecla F para salir de programación
Zona condicional
En el caso de que se deba atravesar la zona 1 y luego la zona 2 para llegar a desactivar desde el teclado:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P8841
- 3Oprimí la tecla F para salir de programación

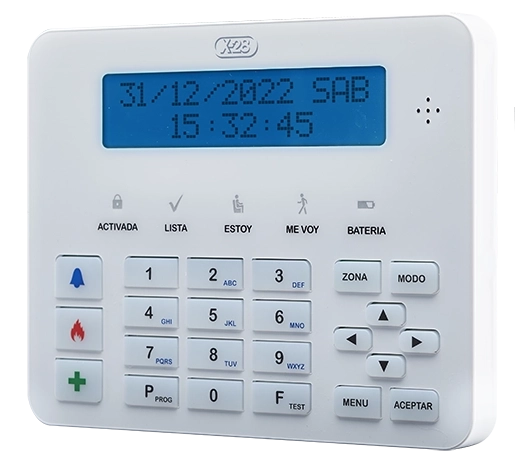

Asignar nombres de zonas en TLCD-MPXH
Asignar nombres de zonas en TLCD-MPXH
Programación avanzada del teclado
Si poseés un teclado TLCD-MPXH (kit SH-840), podés asignar los nombres de cada zona desde la tecla MENU

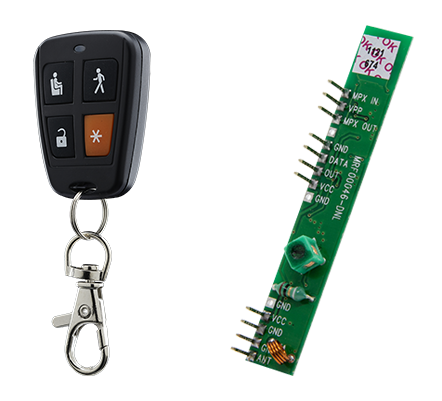

Programación del receptor inalámbrico y control remoto
Programación del receptor inalámbrico
Programación básica del receptor (modo aprender)
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
Programación avanzada del receptor inalámbrico
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Ingresá a la programación básica del receptor
- 2Pulsá la tecla P durante dos segundos
Vinculación del control remoto
- 1Ingresá al modo aprender del receptor inalámbrico
- 2Pulsá la tecla P
- 3Digitá el número de usuario que querés asignarle al control remoto (de 02 a 31)
- 4Hacé transmitir al control remoto pulsando cualquiera de sus teclas. Teclado confirmará la acción de vinculación
- 5Repetí los pasos 2, 3 y 4 para cada transmisor que desees vincular, asignando un número de usuario distinto para cada uno de ellos.
- 6Cuando hayas acabado de vincular transmisores, presioná la tecla F para salir de programación

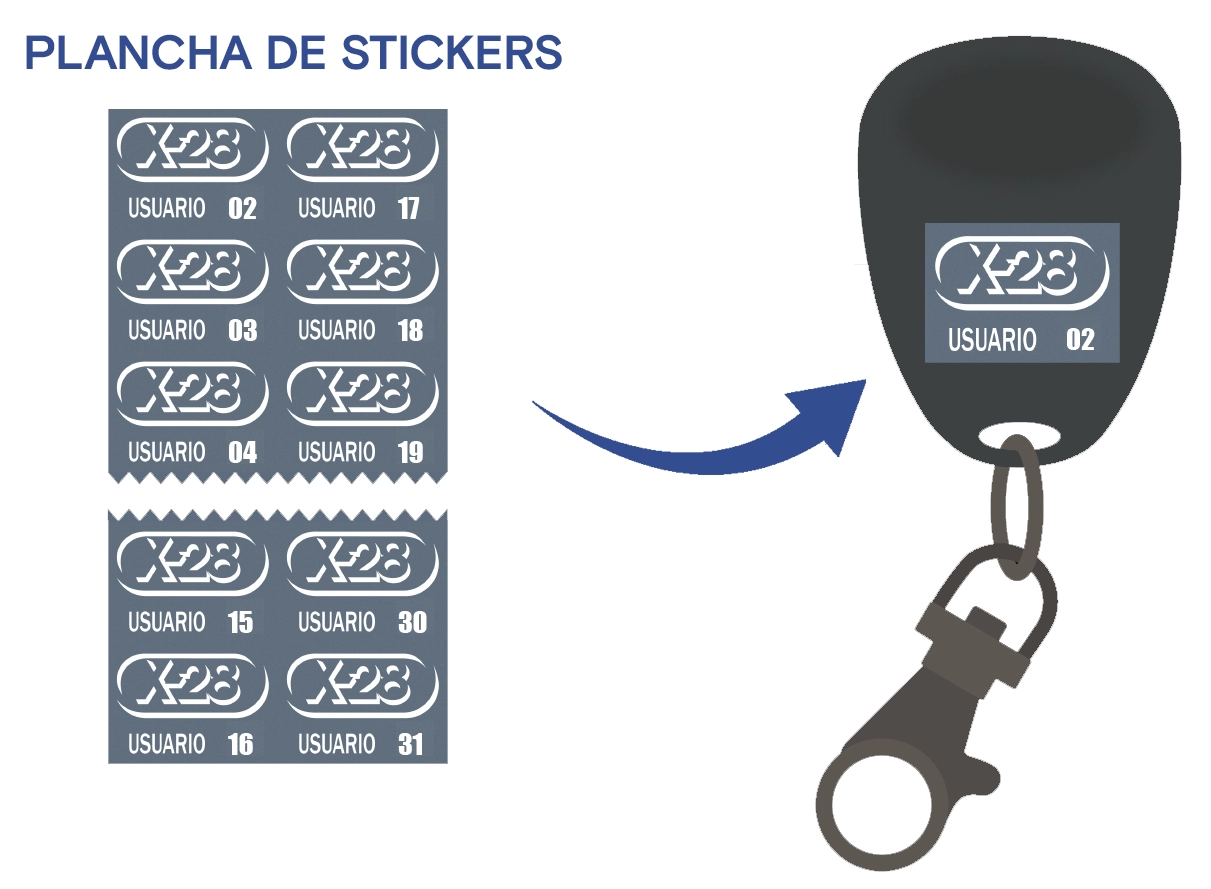

- 7Pegá en el dorso de los transmisores los stickers con el código de usuario correspondiente

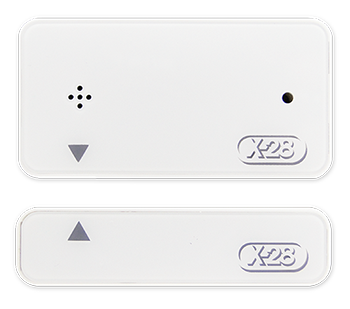

Vinculación y configuración del sensor magnético inalámbrico SMAGB W
Vinculación y configuración del sensor magnético inalámbrico
Vinculación del sensor inalámbrico
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
- 3Pulsá la tecla P
- 4Digitá la posición que querés asignarle al sensor magnético (de 32 a 47)
- 5Hacé transmitir al magnético retirando el separador de la batería, o, si ya se hubiera sido extraido, acercando y separando ambas partes del equipo. El teclado confirmará la acción de vinculación
- 6Repetí los pasos 2, 3 y 4 si deseás agregar más sensores inalámbricos, asignando un número de posición distinto para cada uno de ellos
- 7Cuando hayas acabado de vincular los sensores magnéticos, presioná la tecla F para salir de programación
Para asignarle una zona al sensor magnético, podés proceder de dos modos:
Mediante el DIP SWITCH
- 1Abrí la parte del producto que contiene la placa, insertando suavemente un destornillador entre la tapa y la base
- 2Ubicá el DIP SWITCH dentro de la placa
- 3Seleccioná la zona deseada utilizando las llavecitas del selector
- 4Cerrá nuevamente el producto
Ejemplo de selección de zona 1
Desde la programación avanzada del receptor
- 1Ingresá el código del instalador o desactivá la central mediante el código de propietario
- 2Pulsá dos veces la tecla P
- 3Ingresá la secuencia F2337
- 4Volvé a oprimir la tecla P durante 2 segundos
- 5Ingresá la secuencia P884
- 6Digitá la posición en la que se guardó el sensor
- 7Ingresá el número de zona que deseás asignarle, en 2 dígitos.
- 8Oprimí la tecla F para salir de programación

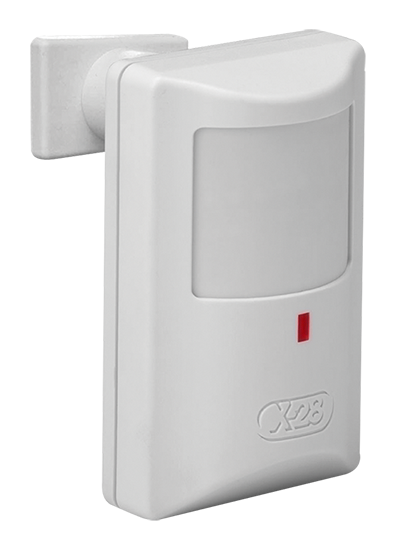

Vinculación y configuración del sensor MD 70W PR
Vinculación y configuración del sensor MD 70W PR
Vinculación del sensor
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
- 3Pulsá la tecla P
- 4Digitá la posición que querés asignarle al sensor magnético (de 32 a 47)
- 5Hacé transmitir al sensor retirando el separador de la batería, o, si ya se hubiera sido extraido, podés presionar la tecla test del sensor o generar una detección. El teclado confirmará la acción.
- 6Repetí los pasos 2, 3 y 4 si deseás agregar más sensores inalámbricos, asignando un número de posición distinto para cada uno de ellos
- 7Cuando hayas acabado de vincular los sensores, presioná la tecla F para salir de programación
Para asignarle una zona al sensor MD 70W PR, podés proceder de dos modos:
Mediante el DIP SWITCH
- 1Abrí la parte del producto que contiene la placa, insertando suavemente un destornillador entre la tapa y la base
- 2Ubicá el DIP SWITCH dentro de la placa
- 3Seleccioná la zona deseada utilizando las llavecitas del selector
- 4Cerrá nuevamente el producto
Ejemplo de selección de zona 2
Desde la programación avanzada del receptor
- 1Ingresá el código del instalador o desactivá la central mediante el código de propietario
- 2Pulsá dos veces la tecla P
- 3Ingresá la secuencia F2337
- 4Volvé a oprimir la tecla P durante 2 segundos
- 5Ingresá la secuencia P884
- 6Digitá la posición en la que se guardó el sensor
- 7Ingresá el número de zona que deseás asignarle, en 2 dígitos.
- 8Oprimí la tecla F para salir de programación
Programación de la sirena S16L-MPXH
Programación de la sirena S16L-MPXH
Programación avanzada de la sirena
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Pulsá por 2 segundos la tecla de programación de la sirena
- 2Pulsá 2 veces la tecla P en el teclado MPXH
- 3Oprimí nuevamente la tecla P durante 2 segundos
Habilitar el beep de activación / desactivación
- 1Accedé a la programación avanzada de la sirena
- 2Ingresá la secuencia P8852
- 3Oprimí la tecla F para salir de programación

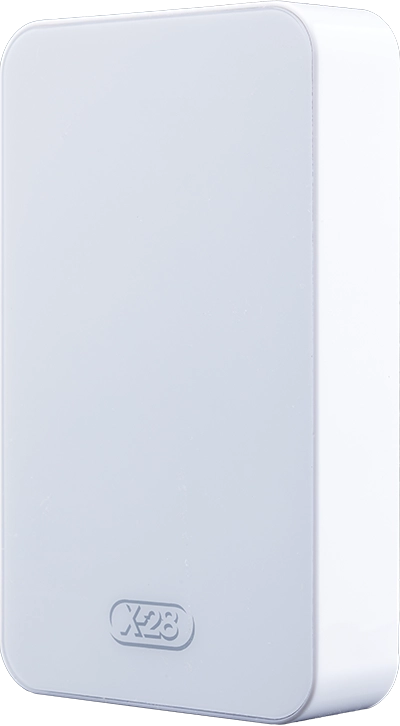

Programación del comunicador de monitoreo WIFICEL 100-MPXH
Programación del comunicador de monitoreo WIFICEL 100-MPXH
Para programar el WIFICEL 100-MPXH, colocá la tarjeta SIM en el comunicador, alimentá el equipo y seguí los pasos a continuación:
Conectar el equipo a Wi-Fi
Existen dos modos de conectar el equipo a una red Wi-Fi: mediante la tecla WPS (Wi-Fi Protected Setup), para lo cual es necesario que el modem o router posean esta prestación; o bien, a través de la app Mi Alarma X-28.
Mediante la tecla WPS
- 1Presioná el botón de WPS en tu módem o router. El mismo suele identificarse con las siglas WPS o bien con el siguiente símbolo
. - 2Mantené presionada la tecla WPS del comunicador durante 5 segundos para ingresar en modo AP.
- 3Volvé a presionar la tecla WPS de WIFICEL 100-MPXH durante 5 segundos.
- 4El equipo ingresa en modo WPS y el led indicador de la red Wi-Fi destellará en color verde de forma rápida.
- 5Una vez establecida la conexión, el led mencionado previamente debe quedar encendido en color verde.
De esta forma, el WIFICEL 100-MPXH se habrá conectado a la red Wi-Fi sin necesidad de configurar el nombre de la red y su contraseña.
- •Para salir del modo WPS, presioná la tecla F o volvé a presionar durante 5 segundos la tecla WPS del comunicador.
- •Si se quisiera forzar la desconexión de una red Wi-Fi, presioná durante 5 segundos la tecla WPS del comunicador.
Mediante la app Mi Alarma X-28
Luego de crear una cuenta en la aplicación de Mi Alarma X-28 y añadir el WIFICEL 100-MPXH a la misma, para conectar el comunicador a la red Wi-Fi a través de la app, se debe proceder de la siguiente manera.
- 1Ingresá el equipo en modo AP. Para ello mantené presionada la tecla WPS del WIFICEL 100-MPXH durante 5 segundos, el led de señalización Wi-Fi comenzará a emitir dos destellos lentos en color verde.
- 2Conectate con tu smartphone a la red Wi-Fi que genera automáticamente el WIFICEL 100-MPXH. El nombre de la red comienza con WCOM_, seguido de cuatro números. Para esto, dirigite a la configuración de internet y redes de tu teléfono móvil y seleccioná la red mencionada.
- 3Una vez que conectaste tu móvil a la red que generó el WIFICEL 100-MPXH, introducí en la app los datos de la red Wi-Fi hogareña a la cual deseás que se conecte el equipo. Si tu dispositivo móvil posee un sistema operativo Android, podrás seleccionar la red Wi-Fi desde un listado, y luego solo deberás ingresar la contraseña. Por el contrario, si tu móvil es iOS, deberás introducir tanto el nombre de la red como la contraseña de esta.
- 4Pulsá Conectar para completar la conexión.
Programación avanzada del comunicador
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
El comunicador WIFICEL 100-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:
Mediante la tecla WPS
- 1Presioná 4 veces la tecla WPS del equipo.
- 2Presioná PP en el teclado.
- 3Mantené presionada la tecla P durante 2 segundos.
Mediante la secuencia F WCOM
- 1Ingresá el código del instalador o desactivá con el código de propietario.
- 2Presioná PP en el teclado para ingresar en la programación de la central.
- 3Introducí la secuencia F WCOM (siendo WCOM el mnemónico de 9266) en el teclado.
- 4Ingresá PP.
- 5Mantené presionada la tecla P durante 2 segundos.
Verificación de señal
Una vez ingresado el equipo en el modo de programación, para verificar el nivel de señal de la red Wi-Fi y celular:
- 1Ingresá la secuencia P 888.
- 2Observá los niveles de señal en la pantalla del TLCD-MPXH.
- 3Pulsá F para salir de la programación.
El nivel de señal debe ser mayor a 35%
Verificación de estado y vinculación con la central CUIDAR
Después de haber conectado el equipo y configurado los ajustes iniciales, es necesario verificar el estado de los leds de señalización para asegurarse de que todo esté funcionando de manera adecuada.
El equipo cuenta con tres leds distintos: un led de estado general, un led de estado de Wi-Fi y un led de estado de red celular.
- 1Si el equipo se conectó exitosamente a la red Wi-Fi y a la red celular, ambos leds deben encontrarse encendidos en color verde.
- 2El led Cloud realizará un destello verde cada un segundo, indicando que el comunicador se conectó a la nube y está esperando conexión con la central de monitoreo.
- 3En este punto ya es posible establecer la conexión entre el comunicador y la central de monitoreo. Para hacerlo, comunicate con la Central CUIDAR llamando al 0810 555 5666.
- 4Una vez que el equipo se encuentre dado de alta en la Central CUIDAR, el led Cloud permanecerá encendido en color verde, indicando que se encuentra conectado a la nube y a la central de monitoreo.
Especificaciones Técnicas
- •32 zonas ampliables a 256 (8 particiones de 32 zonas cada una)
- •Tecnología full MPXH
- •Zócalos Plug In para particiones, RF y comunicadores MPI
- •Multicódigo de hasta 30 usuarios (ampliable 240 con particiones)
- •Registrador de hasta 512 eventos (ampliable a 4096 eventos con particiones)
- •Zonas de 24 horas
- •Salidas programables
- •Tensión de alimentación: 220 Vca
- •8 zonas ampliables a 64 (8 particiones de 8 zonas cada una)
- •Tecnología full MPXH
- •Zócalos Plug In para particiones, RF y comunicadores MPI
- •Multicódigo de hasta 30 usuarios (ampliable 240 con particiones)
- •Registrador de hasta 512 eventos (ampliable a 4096 eventos con particiones)
- •Zonas de 24 horas
- •Salidas programables
- •Tensión de alimentación: 220 Vca
- •Teclado con LCD
- •Permite visualizar todos los mensajes del sistema en el display
- •Teclas de pánico, incendio y emergencia médica
- •Asistencia por voz
- •Expansor de zona incorporado
- •Zócalo para módulo Plug In inalámbrico
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Temperatura de operación: -10˚C a 50˚C
- •Teclado de 8 zonas
- •Leds de estado, inclusión de zonas y memorias.
- •Teclas de pánico, incendio y emergencia médica
- •Señalizaciones sonoras mediante buzzer
- •Expansor de zona incorporado
- •Zócalo para módulo Plug In inalámbrico
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Temperatura de operación: -10˚C a 50˚C
- •Compatible con toda la línea MPXH e inalámbrica
- •Acepta una gran cantidad de sensores inalámbricos y controles remoto
- •Sistema de multi-codificación denominado multi-aprendecódigo mediante el cual el receptor aprende o reconoce a todos los distintos tipos de transmisores que actuarán sobre él
- •Cuenta con un circuito anti-scan que bloquea al receptor en caso de recibir señal de un eventual generador de códigos que intente confundirlo
- •Compatible con la línea de transmisores registrables rolling code
- •Temperatura de operación: -10˚C a 50˚C
- •Dimensiones: 65 mm (largo) x 10 mm (ancho) x 10 mm (profundidad)
- •Especialmente diseñado para proteger ambientes donde se puedan mover mascotas
- •Contador de pulsos seleccionable
- •Tensión de alimentación: 3 VCC
- •Duración de la batería: más de 3 años
- •Cobertura: 8 m x 8 m
- •Temperatura de operación: -10˚C a 50˚C
- •Temperatura de almacenamiento: -20˚C a 60˚C
- •Dimensiones: 80mm (alto) / 52mm (ancho) / 55mm (profundidad)
- •Tensión de alimentación: 3VCC
- •Consumo: 15μA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC
- •Dimensiones parte A: 53mm (alto) x 27mm (ancho) x 10mm (profundidad)
- •Dimensiones parte B: 13mm (alto) x 27mm (ancho) x 10mm (profundidad)
- •Compatible con toda la línea MPXH
- •Alto impacto acústico
- •Luz de emergencia incorporada
- •Volumen programable e inteligente
- •Señalización sonora
- •Asistencia para la programación en display (con teclados TLCD-MPXH)
- •Particionable y supervisable
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo promedio disparada a máxima potencia: 110 mA
- •Consumo promedio disparada como sirena B atenuada: 15 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC
- •Dimensiones: 73 mm (ancho) x 125 mm (alto) x 25 mm (profundidad)
- •Comunicación de eventos de monitoreo mediante red Wi-Fi con respaldo por red celular GPRS/LTE
- •Compatible con la app Mi Alarma X-28, desde la cual podés comandar tu alarma y recibir notificaciones de eventos (batería baja, corte de red, etc.)
- •Compatible con toda la línea MPXH
- •Compatible con redes Wi-Fi de 2,4 GHz
- •Leds indicadores de estado de conexión Wi-Fi, celular y conexión con la nube
- •Tensión de alimentación: 12 VCC
- •Temperatura de operación: 0 ºC a 50 ºC
- •Temperatura de almacenamiento: 0 ºC a 60 ºC
- •Consumo medio: 110 mA
- •Consumo máximo: 140 mA
- •Dimensiones: 73 mm (ancho) / 125 mm (alto) / 25 mm (profundidad)
- •4 canales de transmisión
- •Teclas Estoy, Me voy, Desactivar, Activación silenciosa y pánico.
- •Compatible con la línea de receptores registrables rolling code
