Introducción
Introducción
Esta guía te acompañará durante el proceso de todas las programaciones y configuraciones básicas necesarias para la correcta instalación de tu kit de monitoreo de X-28 Alarmas.
Antes de comenzar con la programación, asegurate de que todos los equipos estén correctamente conectados y la central de alarma se encuentre alimentada.
También tené en cuenta que todas las programaciones se realizan mediante el teclado del sistema o con el que cuentes para programar.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el kit.
Composición de los kits
Composición de los kits
| Equipo | Cantidad |
|---|---|
| N32F-MPXH | 1 |
| TLCD-MPXH | 1 |
| MPI BEEPR RC-MPXH | 1 |
| MD 70W | 2 |
| SMCB | 1 |
| S16L-MPXH | 1 |
| TX4R RC | 1 |
| Batería B 127N | 1 |
Diagrama de conexión
Diagrama de conexión

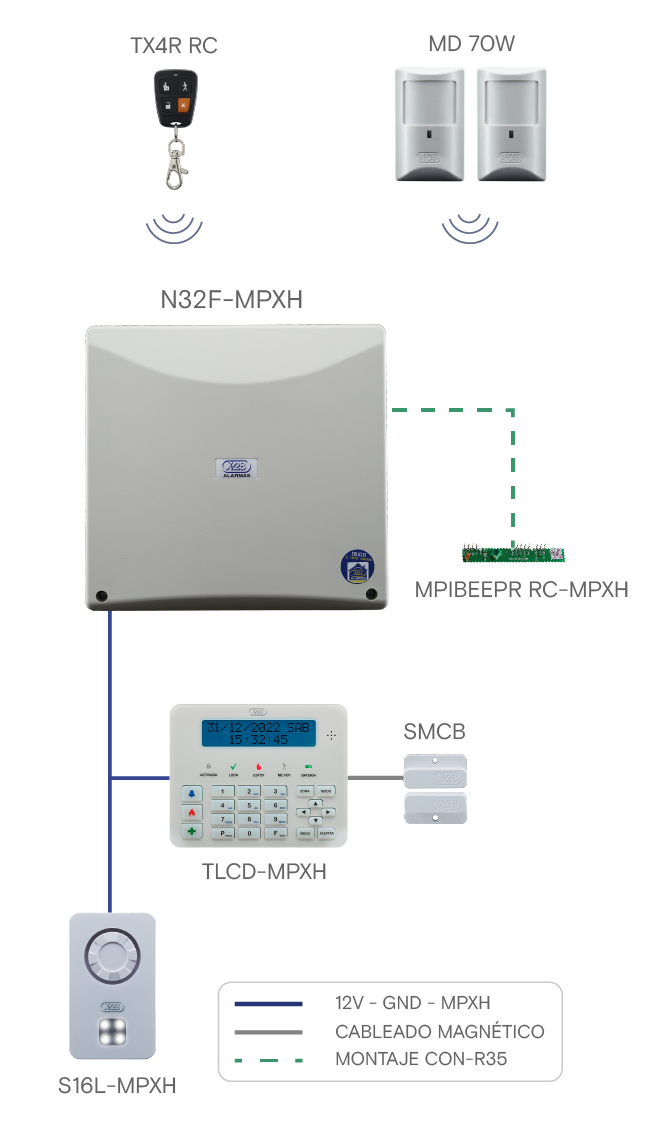

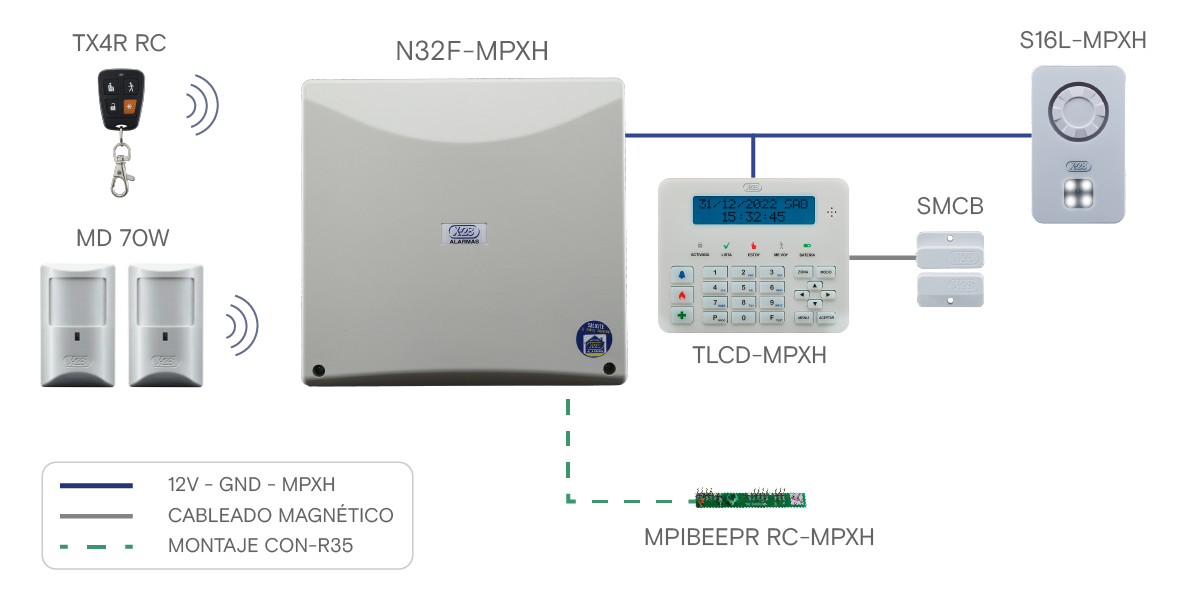

A continuación se detalla brevemente el diagrama de conexión para ambos kits. Para conocer más en detalle el esquema de conexión de cada equipo, así como cualquier otra información, podés dirigirte al manual del producto correspondiente.
El conexionado del kit es muy sencillo: todos los equipos MPXH cableados (TLCD-MPXH y S16L-MPXH) se conectan a la central de alarma de la siguiente manera: el cable rojo a una salida auxiliar de +12V, el cable negro a GND y el cable amarillo al bus MPXH que recorre la instalación.
El receptor inalámbrico MPIBEEPR RC-MPXH puede ser montado directamente en la placa de central o en el teclado TLCD-MPXH. Ambos productos poseen zócalos de conexión CON-R35, en los cuales el dispositivo se inserta muy fácilmente.
Los sensores de movimiento MD 70W y el transmisor TX 4R RC son autoalimentados por sus baterías y se vinculan de forma inalámbrica con el sistema.

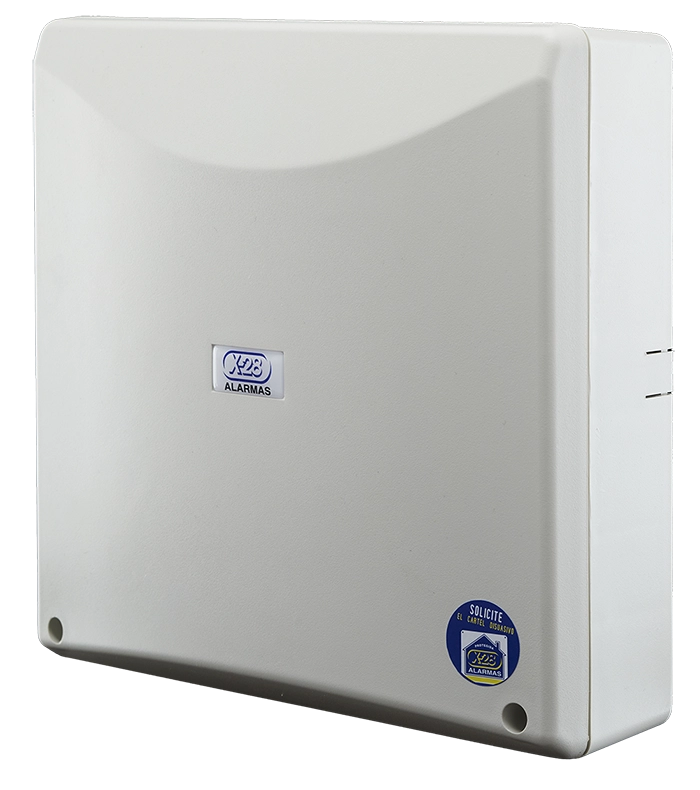

Programación de la central
Programación de la central
La central viene configurada de fábrica, de acuerdo a lo siguiente:
| Función | Parámetro |
|---|---|
| Código de propietario | 282828 |
| Código de instalador |
467825 (INSTAL) |
| Tiempo de entrada | 20 segundos |
| Tiempo de salida | 60 segundos |
| Modo Estoy | Zona 3, 4, 9 y 10 excluidas. El resto incluidas instantáneas |
| Modo Me Voy | Zona 1 temporizada. El resto incluidas instantáneas |
Todas las programaciones se efectúan utilizando cualquier teclado MPXH conectado al sistema.
Existen dos instancias de programación desde las cuales se realizan cada una de las configuraciones: la programación básica y la programación avanzada.
A continuación se detalla como acceder a cada una de ellas.
Acceder a programación básica
- 1Desde un teclado MPXH, ingresá el código de instalador
- 2Presioná 2 veces la tecla P
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Programación"
Acceder a programación avanzada
- 1Ingresá a la programación básica
- 2Mantené presionada la tecla P durante 2 segundos, destellará rápidamente el LED de activación.
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Avanzada"
Cambio de código de propietario
- 1Accedé a la programación básica de la central
- 2El teclado te pedirá que ingreses un nuevo código de propietario
- 3Digitá el código deseado, teniendo en cuenta que este debe ser de 6 dígitos
Cambio de código de instalador
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P889
- 3Digitá el código de instalador deseado, teniendo en cuenta que este debe ser de 6 dígitos
- 4Oprimí la tecla F para salir de programación
Código de asalto
El código de asalto desactiva el sistema permitiendo ingresar sin que se produzca el disparo de alarma y envía un pedido de ayuda a distancia a través del comunicador de monitoreo.
Para configurarlo:
- 1Accedé a la programación básica de la central
- 2Ingresá la secuencia F2633 (F CODE)
- 3Ingresá P31
- 4Elegí la cantidad de dígitos del código que querés crear (2, 3, 4, 5 o 6)
- 5Ingresá el código deseado
- 6Oprimí la tecla 4
- 7Oprimí la tecla F para salir de programación
Tiempo de entrada
Si el tiempo de entrada por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P881
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Tiempo de salida
Si el tiempo de salida por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P882
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Modos Estoy / Me voy
Si los modos configurados por defecto no se ajustan a los necesarios:
- 1Seleccioná el modo que desees programar presionando la tecla ESTOY o ME VOY
- 2Ingresá la zona a incluir o excluir, presionando la tecla ZONA y el número de la zona en 2 dígitos. Repetí el procedimiento con todas las zonas deseadas
- 3Pulsá F
- 4Accedé a programación avanzada
- 5Ingresá P778 y luego: la tecla 1 para guardar el modo Estoy, o bien, la tecla2 para guardar el modo Me Voy
- 6Oprimí la tecla F para salir de programación
Zona condicional
En el caso de que se deba atravesar la zona 1 y luego la zona 2 para llegar a desactivar desde el teclado:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P8841
- 3Oprimí la tecla F para salir de programación

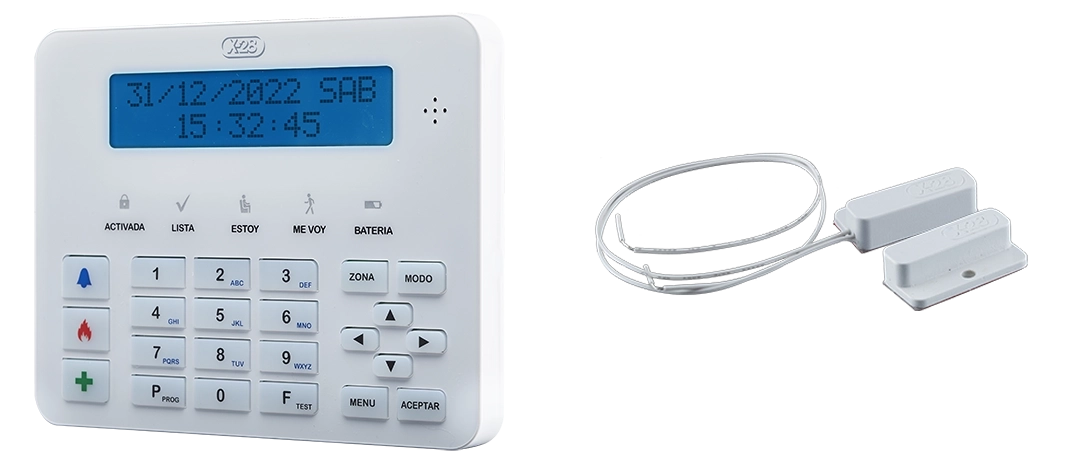

Programación del teclado y sensor magnético
Programación del teclado
Programación avanzada del teclado
Para asignar una zona al sensor magnético SMCB es necesario, primero, ingresar en la programación avanzada del teclado, para ello:
- 1Accedé a la programación básica de la central
- 2Ingresá la secuencia F832523 (F TECLAD)
- 3Oprimí la tecla P durante 2 segundos
Sensor magnético SMCB
- 1Accedé a la programación avanzada del teclado
- 2Ingresá la secuencia P889
- 3Digitá la zona a la que querés asignar el sensor magnético (desde 01 a 32, para N32F y desde 01 a 08 para N8F)
- 4Oprimí la tecla F para salir de programación

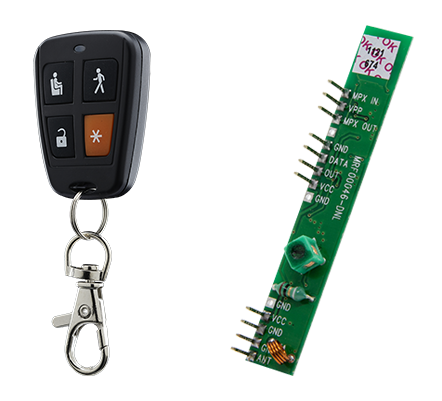

Programación del receptor inalámbrico y control remoto
Programación del receptor inalámbrico
Programación básica del receptor (modo aprender)
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
Programación avanzada del receptor inalámbrico
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Ingresá a la programación básica del receptor
- 2Pulsá la tecla P durante dos segundos
Vinculación del control remoto
- 1Ingresá al modo aprender del receptor inalámbrico
- 2Pulsá la tecla P
- 3Digitá el número de usuario que querés asignarle al control remoto (de 02 a 31)
- 4Hacé transmitir al control remoto pulsando cualquiera de sus teclas. Teclado confirmará la acción de vinculación
- 5Repetí los pasos 2, 3 y 4 para cada transmisor que desees vincular, asignando un número de usuario distinto para cada uno de ellos.
- 6Cuando hayas acabado de vincular transmisores, presioná la tecla F para salir de programación

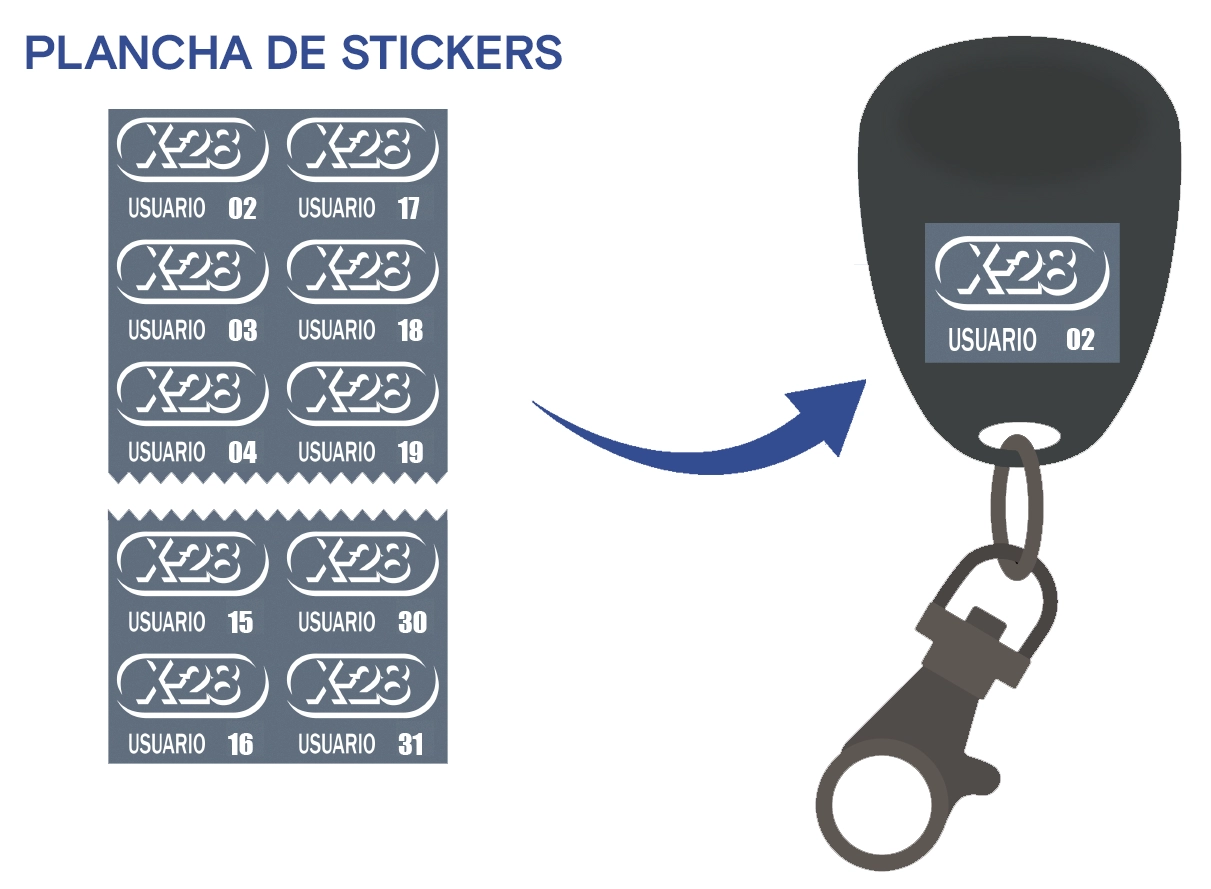

- 7Pegá en el dorso de los transmisores los stickers con el código de usuario correspondiente

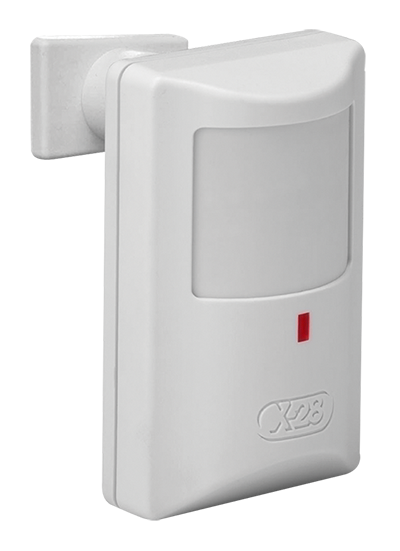

Vinculación y configuración del sensor MD 70W
Vinculación y configuración del sensor MD 70W
Vinculación del sensor
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
- 3Pulsá la tecla P
- 4Digitá la posición que querés asignarle al sensor magnético (de 32 a 47)
- 5Hacé transmitir al sensor retirando el separador de la batería, o, si ya se hubiera sido extraido, podés presionar la tecla test del sensor o generar una detección. El teclado confirmará la acción.
- 6Repetí los pasos 2, 3 y 4 si deseás agregar más sensores inalámbricos, asignando un número de posición distinto para cada uno de ellos
- 7Cuando hayas acabado de vincular los sensores, presioná la tecla F para salir de programación
Para asignarle una zona al sensor MD 70W PR, podés proceder de dos modos:
Mediante el DIP SWITCH
- 1Abrí la parte del producto que contiene la placa, insertando suavemente un destornillador entre la tapa y la base
- 2Ubicá el DIP SWITCH dentro de la placa
- 3Seleccioná la zona deseada utilizando las llavecitas del selector
- 4Cerrá nuevamente el producto
Ejemplo de selección de zona 2
Desde la programación avanzada del receptor
- 1Ingresá el código del instalador o desactivá la central mediante el código de propietario
- 2Pulsá dos veces la tecla P
- 3Ingresá la secuencia F2337
- 4Volvé a oprimir la tecla P durante 2 segundos
- 5Ingresá la secuencia P884
- 6Digitá la posición en la que se guardó el sensor
- 7Ingresá el número de zona que deseás asignarle, en 2 dígitos.
- 8Oprimí la tecla F para salir de programación
Programación de la sirena S16L-MPXH
Programación de la sirena S16L-MPXH
Programación avanzada de la sirena
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Pulsá por 2 segundos la tecla de programación de la sirena
- 2Pulsá 2 veces la tecla P en el teclado MPXH
- 3Oprimí nuevamente la tecla P durante 2 segundos
Habilitar el beep de activación / desactivación
- 1Accedé a la programación avanzada de la sirena
- 2Ingresá la secuencia P8852
- 3Oprimí la tecla F para salir de programación
Especificaciones Técnicas
- •32 zonas ampliables a 256 (8 particiones de 32 zonas cada una)
- •Tecnología full MPXH
- •Zócalos Plug In para particiones, RF y comunicadores MPI
- •Multicódigo de hasta 30 usuarios (ampliable 240 con particiones)
- •Registrador de hasta 512 eventos (ampliable a 4096 eventos con particiones)
- •Zonas de 24 horas
- •Salidas programables
- •Tensión de alimentación: 220 Vca
- •Teclado con LCD
- •Permite visualizar todos los mensajes del sistema en el display
- •Teclas de pánico, incendio y emergencia médica
- •Asistencia por voz
- •Expansor de zona incorporado
- •Zócalo para módulo Plug In inalámbrico
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Temperatura de operación: -10˚C a 50˚C
- •Compatible con toda la línea MPXH e inalámbrica
- •Acepta una gran cantidad de sensores inalámbricos y controles remoto
- •Sistema de multi-codificación denominado multi-aprendecódigo mediante el cual el receptor aprende o reconoce a todos los distintos tipos de transmisores que actuarán sobre él
- •Cuenta con un circuito anti-scan que bloquea al receptor en caso de recibir señal de un eventual generador de códigos que intente confundirlo
- •Compatible con la línea de transmisores registrables rolling code
- •Temperatura de operación: -10˚C a 50˚C
- •Dimensiones: 65 mm (largo) x 10 mm (ancho) x 10 mm (profundidad)
- •Contador de pulsos seleccionable
- •Tensión de alimentación: 3 VCC
- •Duración de la batería: más de 3 años
- •Cobertura: 8 m x 8 m
- •Temperatura de operación: -10 ˚C a 50 ˚C
- •Temperatura de almacenamiento: -20 ˚C a 60 ˚C
- •Dimensiones: 80 mm (alto) / 52 mm (ancho) / 55 mm (profundidad)
- •Salida convencional cableada
- •Dimensiones: 8 mm (alto) / 28 mm (ancho) / 14 mm (profundidad)
- •Compatible con toda la línea MPXH
- •Alto impacto acústico
- •Luz de emergencia incorporada
- •Volumen programable e inteligente
- •Señalización sonora
- •Asistencia para la programación en display (con teclados TLCD-MPXH)
- •Particionable y supervisable
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo promedio disparada a máxima potencia: 110 mA
- •Consumo promedio disparada como sirena B atenuada: 15 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC
- •Dimensiones: 73 mm (ancho) x 125 mm (alto) x 25 mm (profundidad)
- •4 canales de transmisión
- •Teclas Estoy, Me voy, Desactivar, Activación silenciosa y pánico.
- •Compatible con la línea de receptores registrables rolling code
