Introducción
Introducción
Esta guía te acompañará durante el proceso de todas las programaciones y configuraciones básicas necesarias para la correcta instalación de tu kit de X-28 Alarmas.
Antes de comenzar con la programación, asegurate de que todos los equipos estén correctamente conectados y la central de alarma se encuentre alimentada.
También tené en cuenta que todas las programaciones se realizan mediante el teclado del sistema o con el que cuentes para programar.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el kit.
Composición del kit
Composición del kit
| Equipo | Cantidad |
|---|---|

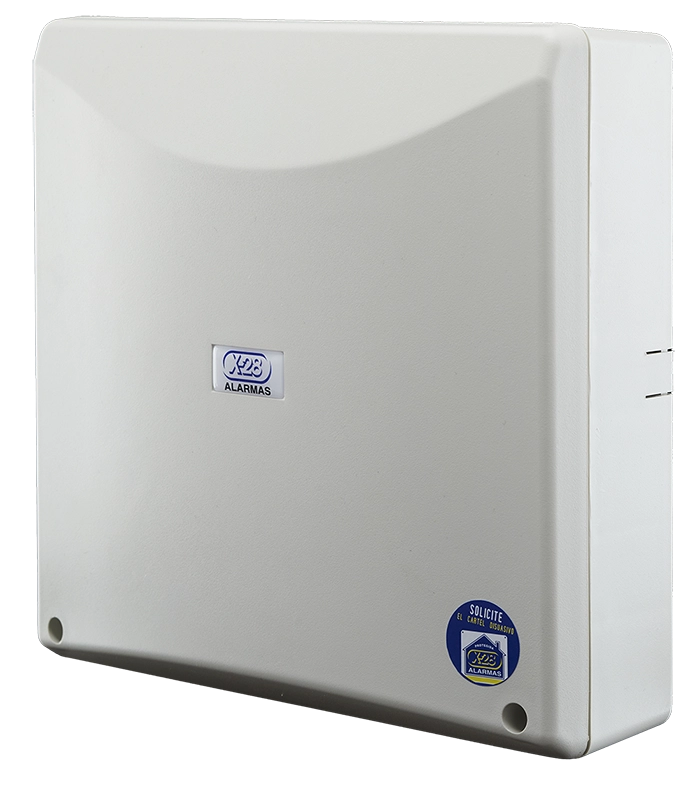

| N32F-MPXH | 1 |

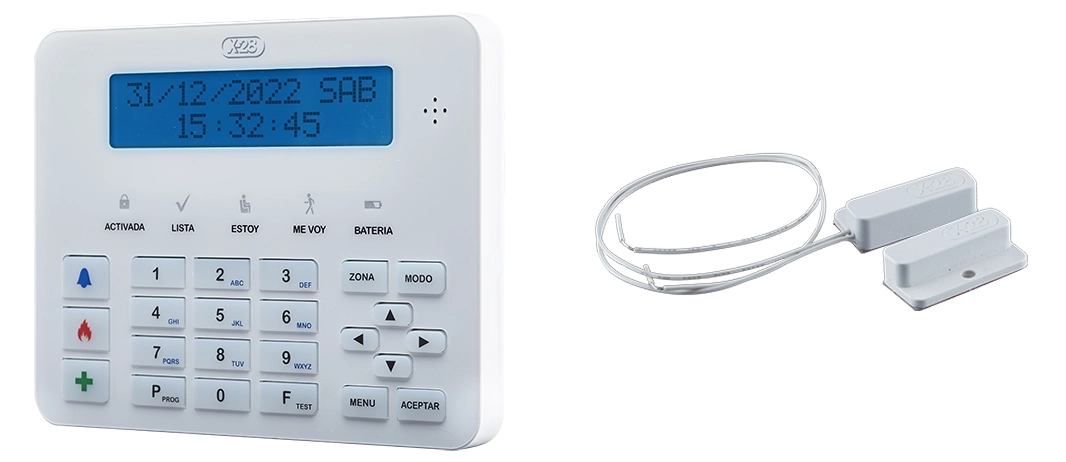

| TLCD-MPXH | 1 |

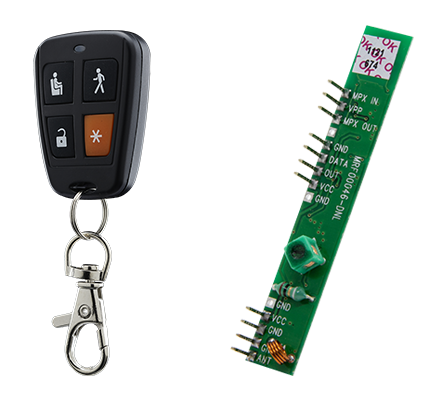

| MPI BEEPR RC-MPXH | 1 |

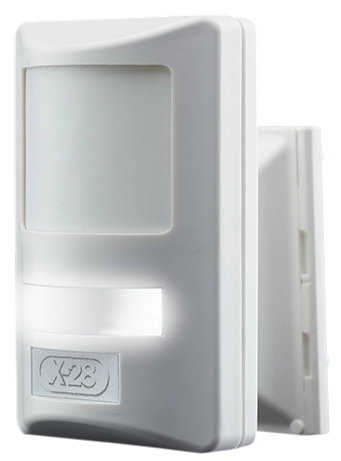

| MD96PRL-MPXH | 3 |
| SMCB | 1 |
| S16L-MPXH | 1 |

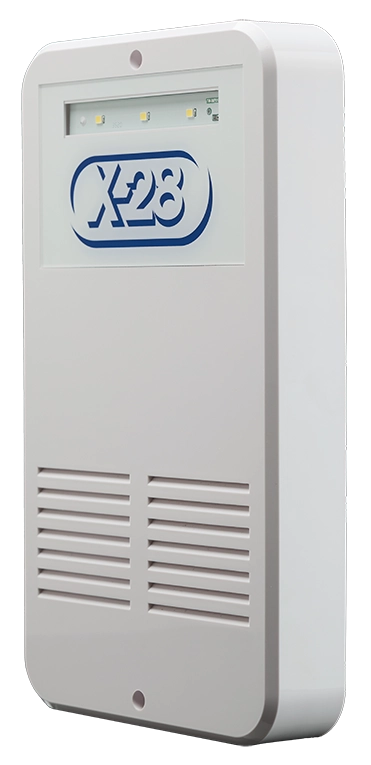

| S65 ALF-MPXH | 1 |
| TX4R RC | 2 |
| Batería B 127N | 1 |
Diagrama de conexión
Diagrama de conexión

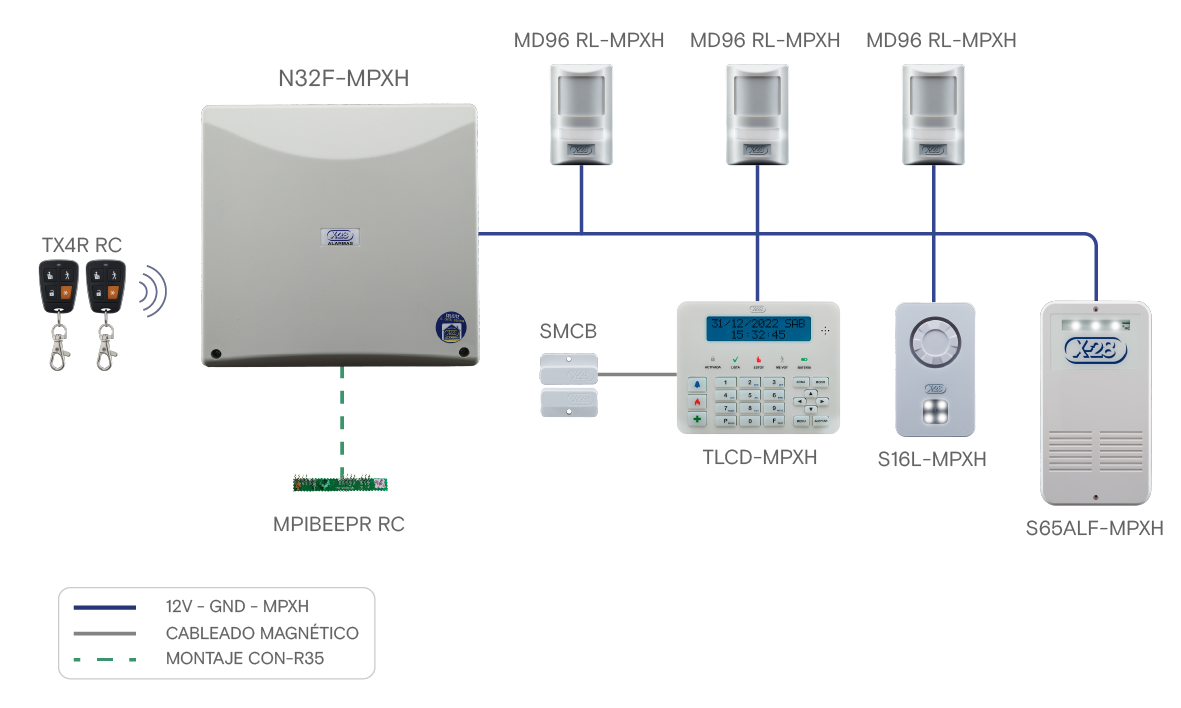

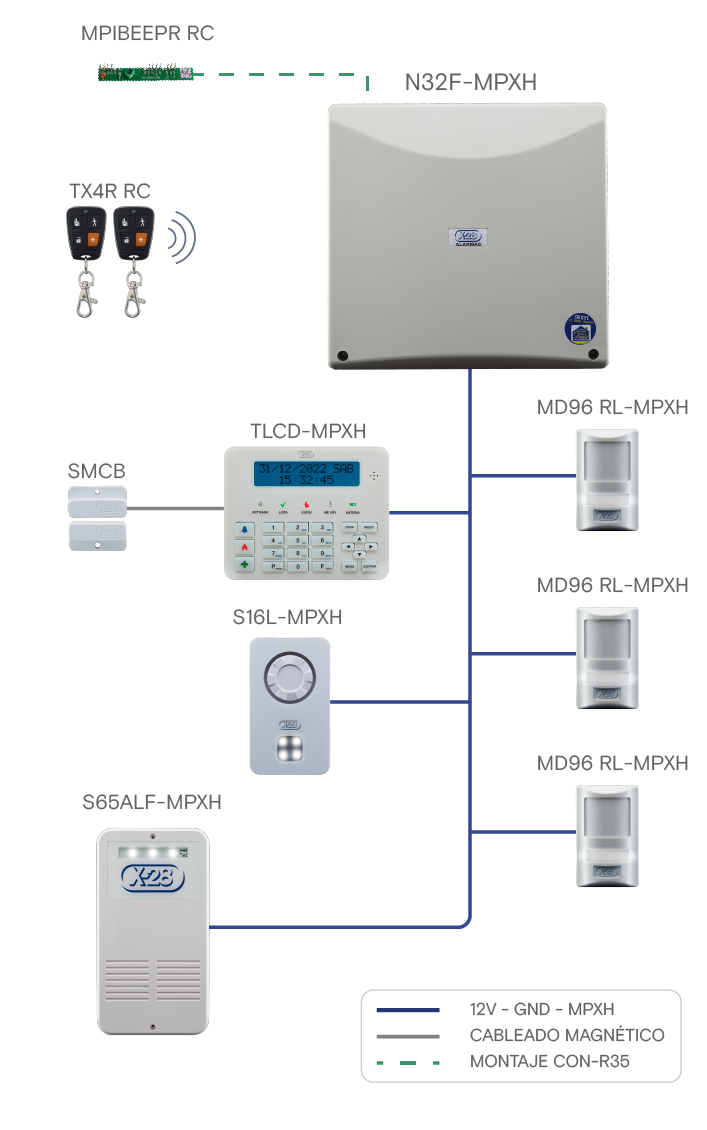

A continuación se detalla brevemente el diagrama de conexión para ambos kits. Para conocer más en detalle el esquema de conexión de cada equipo, así como cualquier otra información, podés dirigirte al manual del producto correspondiente.
El conexionado del kit es muy sencillo: todos los equipos MPXH cableados (TLCD-MPXH, MD96PRL-MPXH, S65 ALF-MPXH, S16L-MPXH) se conectan a la central de alarma de la siguiente manera: el cable rojo a una salida auxiliar de +12V, el cable negro a GND y el cable amarillo al bus MPXH que recorre la instalación.
El receptor inalámbrico MPIBEEPR RC-MPXH puede ser montado directamente en la placa de central o en el teclado TLCD-MPXH. Ambos productos poseen zócalos de conexión CON-R35, en los cuales el dispositivo se inserta muy fácilmente.
El sensor magnético SMCB se conecta al teclado de la instalación mediante el conector de dos bornes.
Programación de la central
Programación de la central
La central viene configurada de fábrica, de acuerdo a lo siguiente:
| Función | Parámetro |
|---|---|
| Código de propietario | 282828 |
| Código de instalador |
467825 (INSTAL) |
| Tiempo de entrada | 20 segundos |
| Tiempo de salida | 60 segundos |
| Modo Estoy | Zona 3, 4, 9 y 10 excluidas. El resto incluidas instantáneas |
| Modo Me Voy | Zona 1 temporizada. El resto incluidas instantáneas |
Todas las programaciones se efectúan utilizando cualquier teclado MPXH conectado al sistema.
Existen dos instancias de programación desde las cuales se realizan cada una de las configuraciones: la programación básica y la programación avanzada.
A continuación se detalla como acceder a cada una de ellas.
Acceder a programación básica
- 1Desde un teclado MPXH, ingresá el código de instalador
- 2Presioná 2 veces la tecla P
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Programación"
Acceder a programación avanzada
- 1Ingresá a la programación básica
- 2Mantené presionada la tecla P durante 2 segundos, destellará rápidamente el LED de activación.
- 3Si el teclado cuenta con asistencia por voz, este emitirá el mensaje "Avanzada"
Cambio de código de propietario
- 1Accedé a la programación básica de la central
- 2El teclado te pedirá que ingreses un nuevo código de propietario
- 3Digitá el código deseado, teniendo en cuenta que este debe ser de 6 dígitos
Cambio de código de instalador
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P889
- 3Digitá el código de instalador deseado, teniendo en cuenta que este debe ser de 6 dígitos
- 4Oprimí la tecla F para salir de programación
Código de asalto
El código de asalto desactiva el sistema permitiendo ingresar sin que se produzca el disparo de alarma y envía un pedido de ayuda a distancia a través del comunicador de monitoreo.
Para configurarlo:
- 1Accedé a la programación básica de la central
- 2Ingresá la secuencia F2633 (F CODE)
- 3Ingresá P31
- 4Elegí la cantidad de dígitos del código que querés crear (2, 3, 4, 5 o 6)
- 5Ingresá el código deseado
- 6Oprimí la tecla 4
- 7Oprimí la tecla F para salir de programación
Tiempo de entrada
Si el tiempo de entrada por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P881
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Tiempo de salida
Si el tiempo de salida por defecto no se ajusta al necesario:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P882
- 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
- 4Oprimí la tecla F para salir de programación
Modos Estoy / Me voy
Si los modos configurados por defecto no se ajustan a los necesarios:
- 1Seleccioná el modo que desees programar presionando la tecla ESTOY o ME VOY
- 2Ingresá la zona a incluir o excluir, presionando la tecla ZONA y el número de la zona en 2 dígitos. Repetí el procedimiento con todas las zonas deseadas
- 3Pulsá F
- 4Accedé a programación avanzada
- 5Ingresá P778 y luego: la tecla 1 para guardar el modo Estoy, o bien, la tecla2 para guardar el modo Me Voy
- 6Oprimí la tecla F para salir de programación
Zona condicional
En el caso de que se deba atravesar la zona 1 y luego la zona 2 para llegar a desactivar desde el teclado:
- 1Accedé a la programación avanzada de la central
- 2Ingresá la secuencia P8841
- 3Oprimí la tecla F para salir de programación
Programación del teclado y sensor magnético
Programación del teclado
Programación avanzada del teclado
Para asignar una zona al sensor magnético SMCB es necesario, primero, ingresar en la programación avanzada del teclado, para ello:
- 1Accedé a la programación básica de la central
- 2Ingresá la secuencia F832523 (F TECLAD)
- 3Oprimí la tecla P durante 2 segundos
Sensor magnético SMCB
- 1Accedé a la programación avanzada del teclado
- 2Ingresá la secuencia P889
- 3Digitá la zona a la que querés asignar el sensor magnético (desde 01 a 32, para N32F y desde 01 a 08 para N8F)
- 4Oprimí la tecla F para salir de programación
Programación de MD96 PRL-MPXH
Programación de MD96 PRL-MPXH
Programación básica del sensor
Desde la programación básica es posible configurar la zona, los pulsos tendrá que detectar antes de generar una condición de alarma y si es fin de línea:
- 1Oprimí 4 veces el tamper ubicado en la parte inferior derecha de la placa del sensor. El led indicador comienza a destellar en color verde
- 2Presioná 2 veces la tecla P
- 3Ingresá la zona del sensor en dos dígitos (de 01 a 32 para N32F-MPXH, o de 01 a 08 para N8F-MPXH)
- 4Seleccioná la cantidad de pulsos deseados, pulsando un número del 1 a 9
- 5Ingresá 0 para Fin de línea No, o 1 para Fin de línea Sí
Programación avanzada del sensor
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Ingresá a la programación básica del sensor
- 2Pulsá la tecla P durante dos segundos
Programación del receptor inalámbrico y control remoto
Programación del receptor inalámbrico
Programación básica del receptor (modo aprender)
- 1Ingresa a programación básica de la Central
- 2Ingresá la secuencia F2337
Programación avanzada del receptor inalámbrico
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Ingresá a la programación básica del receptor
- 2Pulsá la tecla P durante dos segundos
Vinculación del control remoto
- 1Ingresá al modo aprender del receptor inalámbrico
- 2Pulsá la tecla P
- 3Digitá el número de usuario que querés asignarle al control remoto (de 02 a 31)
- 4Hacé transmitir al control remoto pulsando cualquiera de sus teclas. Teclado confirmará la acción de vinculación
- 5Repetí los pasos 2, 3 y 4 para cada transmisor que desees vincular, asignando un número de usuario distinto para cada uno de ellos.
- 6Cuando hayas acabado de vincular transmisores, presioná la tecla F para salir de programación

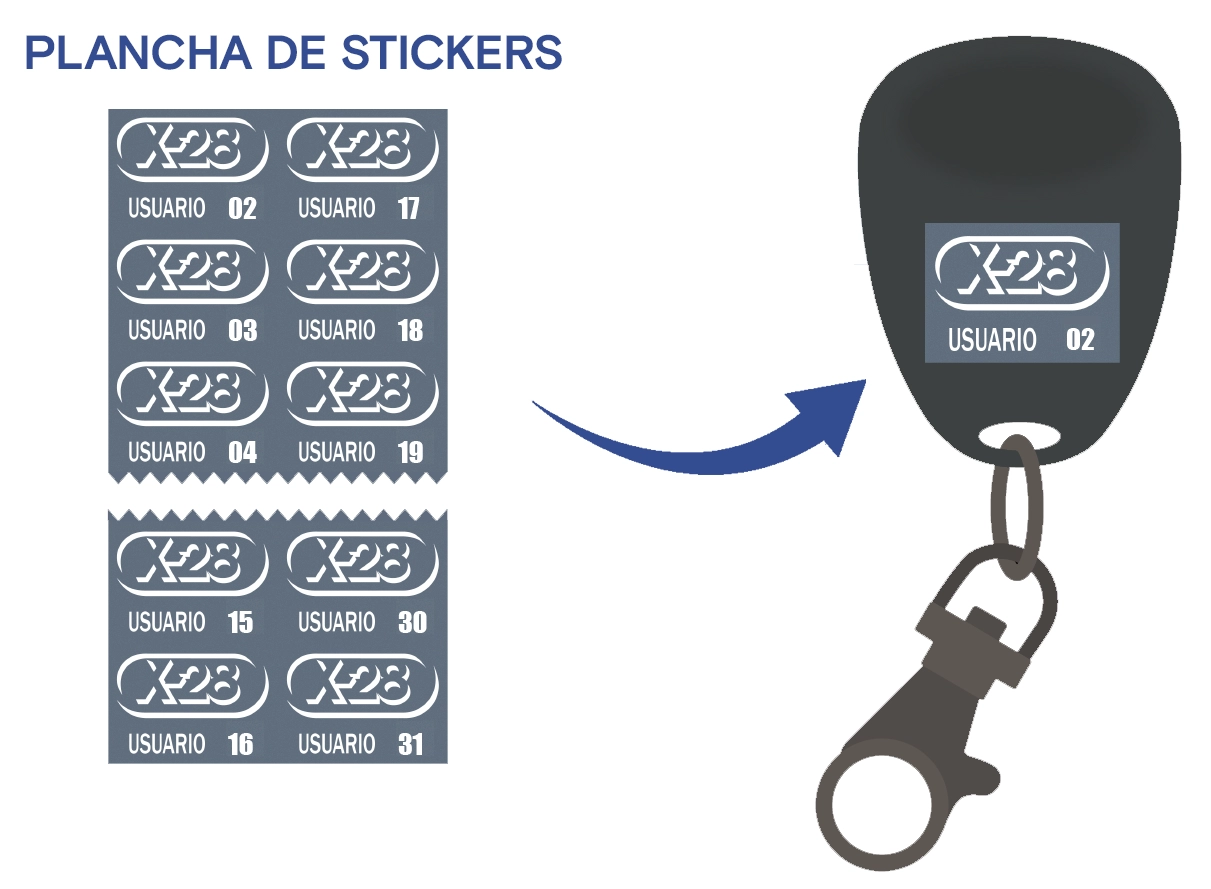

- 7Pegá en el dorso de los transmisores los stickers con el código de usuario correspondiente
Programación de la sirena S16L-MPXH
Programación de la sirena S16L-MPXH
Programación avanzada de la sirena
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Pulsá por 2 segundos la tecla de programación de la sirena
- 2Pulsá 2 veces la tecla P en el teclado MPXH
- 3Oprimí nuevamente la tecla P durante 2 segundos
Habilitar el beep de activación / desactivación
- 1Accedé a la programación avanzada de la sirena
- 2Ingresá la secuencia P8852
- 3Oprimí la tecla F para salir de programación
Programación de la sirena S65 ALF-MPXH
Programación de la sirena S65 ALF-MPXH
Programación avanzada de la sirena
Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
- 1Pulsá 4 veces el tamper antidesarme de la sirena
- 2Presioná 2 veces la tecla P en el teclado MPXH
- 3Oprimí nuevamente la tecla P durante 2 segundos
Habilitar el beep de activación / desactivación
- 1Accedé a la programación avanzada de la sirena
- 2Ingresá la secuencia P8852
- 3Oprimí la tecla F para salir de programación
Configurar el logo luminoso de X-28
El logo X-28 puede ser programado para encenderse ante diferentes situaciones y con determinados comportamientos. De fábrica se preprogama para que estén encendidos cuando la central está activada, pero puede ser modificado de acuerdo a lo siguiente:
- 1Accedé a la programación avanzada de la sirena
- 2Ingresá la secuencia P887
- 3Ingresá el dígito correspondiente a la opción deseada, según las siguientes opciones:
- 0 = Siempre apagado
- 1 = Encendido con alarma activada
- 2 = Intermitente con alarma activada
- 3 = Destellante con alarma activada
- 4 = Siempre encendido
- 5 = Siempre intermitente
- 6 = Siempre destellante
- 7 = Activada encendido / Desactivada destellante
- 4Oprimí la tecla F para salir de programación
Especificaciones Técnicas
- •32 zonas ampliables a 256 (8 particiones de 32 zonas cada una)
- •Tecnología full MPXH
- •Zócalos Plug In para particiones, RF y comunicadores MPI
- •Multicódigo de hasta 30 usuarios (ampliable 240 con particiones)
- •Registrador de hasta 512 eventos (ampliable a 4096 eventos con particiones)
- •Zonas de 24 horas
- •Salidas programables
- •Tensión de alimentación: 220 Vca
- •Teclado con LCD
- •Permite visualizar todos los mensajes del sistema en el display
- •Teclas de pánico, incendio y emergencia médica
- •Asistencia por voz
- •Expansor de zona incorporado
- •Zócalo para módulo Plug In inalámbrico
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Temperatura de operación: -10˚C a 50˚C
- •Compatible con toda la línea MPXH e inalámbrica
- •Acepta una gran cantidad de sensores inalámbricos y controles remoto
- •Sistema de multi-codificación denominado multi-aprendecódigo mediante el cual el receptor aprende o reconoce a todos los distintos tipos de transmisores que actuarán sobre él
- •Cuenta con un circuito anti-scan que bloquea al receptor en caso de recibir señal de un eventual generador de códigos que intente confundirlo
- •Compatible con la línea de transmisores registrables rolling code
- •Temperatura de operación: -10˚C a 50˚C
- •Dimensiones: 65 mm (largo) x 10 mm (ancho) x 10 mm (profundidad)
- •Compatible con toda la línea MPXH
- •Especialmente diseñado para proteger ambientes donde se puedan mover mascotas
- •Luz de emergencia de alta potencia incorporada
- •Programable para funcionar en combinación entre dos detectores
- •Luz de emergencia
- •Ajuste de ganancia programable
- •Contador de pulsos programable
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo en estado de reposo: 10 mA
- •Consumo máximo: 30 mA
- •Cobertura: 8 m x 8 m
- •Temperatura de operación: -10˚C a 50˚C
- •Temperatura de almacenamiento: -20˚C a 60˚C
- •Dimensiones: 84mm (alto) / 52mm (ancho) / 57mm (profundidad)
- •Salida convencional cableada
- •Dimensiones: 8 mm (alto) / 28 mm (ancho) / 14 mm (profundidad)
- •Compatible con toda la línea MPXH
- •Alto impacto acústico
- •Luz de emergencia incorporada
- •Volumen programable e inteligente
- •Señalización sonora
- •Asistencia para la programación en display (con teclados TLCD-MPXH)
- •Particionable y supervisable
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo promedio disparada a máxima potencia: 110 mA
- •Consumo promedio disparada como sirena B atenuada: 15 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC
- •Dimensiones: 73 mm (ancho) x 125 mm (alto) x 25 mm (profundidad)
- •Compatible con toda la línea MPXH
- •Alto impacto acústico
- •Dispositivo antisabotaje
- •Flash y logo luminoso incorporados
- •Volumen programable e inteligente
- •Señalización sonora
- •Asistencia para la programación en display (con teclados TLCD-MPXH)
- •Particionable y supervisable
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo promedio disparada a máxima potencia: 250 mA
- •Consumo promedio disparada como sirena B atenuada: 90 mA
- •Consumo en estado de resposo con leds de activación encendidos: 70 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC
- •Dimensiones: 130 mm (ancho) x 230 mm (alto) x 32 mm (profundidad)
- •4 canales de transmisión
- •Teclas Estoy, Me voy, Desactivar, Activación silenciosa y pánico.
- •Compatible con la línea de receptores registrables rolling code
